1前言
隨著光伏組件應(yīng)用的日益廣泛，海邊、農(nóng)場(chǎng)、沼澤、島嶼等諸多地方現(xiàn)在都可以見(jiàn)到太陽(yáng)能光伏組件。由于受地區(qū)情況及氣候的影響，安裝在島嶼的太陽(yáng)能組件容易受到晝夜溫差大影響，尤其高鹽堿地區(qū)的光伏組件極易受到鹽霧侵蝕。于是位于一些島嶼的光伏電站，引起人們的額外的關(guān)注。為了避免上述安裝條件下組件的安全以及性能受到影響，將產(chǎn)品順利使用在這些特殊的應(yīng)用環(huán)境，就需要對(duì)光伏組件產(chǎn)品進(jìn)行特殊性測(cè)試。
2鹽霧試驗(yàn)及其標(biāo)準(zhǔn)
鹽霧試驗(yàn)是一種主要利用鹽霧試驗(yàn)設(shè)備所創(chuàng)造的人工模擬鹽霧環(huán)境條件來(lái)考核產(chǎn)品或金屬材料耐腐蝕性能的環(huán)境試驗(yàn)。
鹽霧腐蝕標(biāo)準(zhǔn)：
中性鹽霧試驗(yàn)標(biāo)準(zhǔn)：GB/T10125-1997ASTM1B117-07
ENISO9227-2006JISZ2371-2000
酸性鹽霧標(biāo)準(zhǔn)：ASTMG85-02GB/T10125-1997
ENISO9227-2006JISZ2371-2000
3光伏電站組成

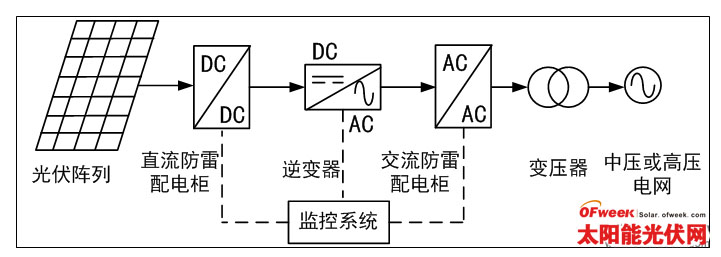

光伏陣列（即光伏組件）將太陽(yáng)能轉(zhuǎn)變成直流電能，經(jīng)逆變器的直流和交流逆變后，根據(jù)光伏電站接入電網(wǎng)技術(shù)規(guī)定光伏電站容量確定光伏電站接入電網(wǎng)的電壓等級(jí)，由變壓器升壓后，接入中壓或高壓電網(wǎng)。
島嶼電站初以上的發(fā)電形式外，還有一種就是利用蓄電池對(duì)太陽(yáng)能組件發(fā)電進(jìn)行儲(chǔ)存，當(dāng)需要時(shí)再進(jìn)行放電。
4島嶼光伏組件存在問(wèn)題
島嶼光伏組件由于本身地理位置以及環(huán)境的限制，在實(shí)際發(fā)電使用過(guò)程中暴露出一些問(wèn)題。主要分為以下幾個(gè)方面：
3.1溫度對(duì)太陽(yáng)能發(fā)電系統(tǒng)的影響
光伏發(fā)電系統(tǒng)在實(shí)際應(yīng)用中，晝夜溫差較大成為目前需要面臨的極大難題。太陽(yáng)能光伏組件和蓄電池的工作溫度會(huì)直接影響發(fā)電系統(tǒng)的性能。
3.1.1溫度對(duì)光伏組件的影響
溫度對(duì)太陽(yáng)能組件的影響主要表現(xiàn)在太陽(yáng)能電池的開(kāi)路電壓、短路電流，最終反映在組件的最大功率輸出。單體太陽(yáng)能電池的開(kāi)路電壓隨溫度的升高而降低，電壓溫度系數(shù)為-(210～212)mv/℃，即溫度每升高1℃，單體太陽(yáng)能電池開(kāi)路電壓降低210～212mv；太陽(yáng)能電池短路電流隨溫度的升高而升高；太陽(yáng)能電池的峰值功率隨溫度的升高而降低(直接影響到效率)，即溫度每升高1℃，太陽(yáng)能電池的峰值功率損失率約為0135～0145%。
3.1.2溫度對(duì)蓄電池的影響
蓄電池的浮充壽命隨溫度的變化而變化，基本上是每升高10℃，浮充壽命減少約一半.高溫對(duì)蓄電池失水干涸、熱失控、正極板柵腐蝕和變形等都起到加速作用，低溫會(huì)引起負(fù)極鈍化失效，溫度波動(dòng)會(huì)加速鉛酸蓄電池內(nèi)部短路等等.這些都將影響蓄電池壽命。
3.2海水對(duì)發(fā)電系統(tǒng)穩(wěn)定性的影響
位于島嶼的光伏組件常年遭受海水的侵蝕，由于海水富含各種鹽的混合物，致使光伏組件中直接暴露在空氣中的鋁邊框、背板、接線盒等容易受到影響。
3.2.1鋁邊框?qū)M件的影響
目前太陽(yáng)能行業(yè)普遍使用渦流測(cè)厚儀對(duì)鋁材表面的氧化膜厚度進(jìn)行測(cè)量，膜厚標(biāo)準(zhǔn)為AA15（平均膜厚≥15，局部膜厚≥12）。海水的沖蝕會(huì)引起鋁邊框表面出現(xiàn)氧化膜局部破損現(xiàn)象，進(jìn)而導(dǎo)致整根鋁邊框被海水侵蝕，致使無(wú)法支撐組件重量。
3.2.3背板、接線盒對(duì)組件影響
背板、接線盒直接暴露在空氣中，背板最外層的結(jié)構(gòu)對(duì)海水有一定的抵抗能力，由于島嶼的海水鹽的侵蝕，會(huì)慢慢透過(guò)背板對(duì)內(nèi)部的太陽(yáng)能電池進(jìn)入侵蝕，致使整個(gè)組件燒毀；海水的飛濺會(huì)殘留在接線盒的空隙中，長(zhǎng)時(shí)間會(huì)慢慢對(duì)盒體進(jìn)行侵蝕，一旦進(jìn)入盒體會(huì)直接把接線盒的二極管燒毀。
5模擬海水壓力浸漬試驗(yàn)
本實(shí)驗(yàn)?zāi)M島嶼組件的使用環(huán)境，可以讓組件使用壽命配置在海洋應(yīng)用上，（如浮動(dòng)助航）可能靠接受反復(fù)有鹽大氣、浸入海水的能力和相關(guān)的海水飛濺到陽(yáng)光下的組件上，這些外露影響可能造成組件內(nèi)物理或電氣的變化或兩種同時(shí)變化。
實(shí)驗(yàn)步驟
?。?）批量測(cè)試選擇-----至少四塊組件選擇具有代表性的型號(hào)用來(lái)試驗(yàn)。儲(chǔ)存四塊中的一塊作為控制樣品，如果這批不止代表一種組件尺寸且用同樣密封工藝設(shè)計(jì)，每個(gè)尺寸至少兩個(gè)組件進(jìn)行試驗(yàn)，禁止拆卸，變更，修改樣品或當(dāng)試驗(yàn)過(guò)程中任何部件應(yīng)該允許在測(cè)試序列。
?。?）電氣試驗(yàn)----在所有組件樣品上完成下面電氣試驗(yàn)，包括溫度循環(huán)試驗(yàn)前的控制。
?。?）電氣性能----測(cè)試和記錄每塊組件的電性能，非集中器組件可使用的方法是標(biāo)準(zhǔn)E1036的試驗(yàn)方法。
?。?）接地連續(xù)性測(cè)試---測(cè)試任何組件用接地端來(lái)確定在接地端子或?qū)Ь€和任意可觸及導(dǎo)電部件間的最大電阻，用E1462標(biāo)準(zhǔn)測(cè)試方法的第7.2部分。
?。?）絕緣漏電流測(cè)試----按E1462標(biāo)準(zhǔn)測(cè)試方法的第7.1部分，對(duì)每塊組件進(jìn)行電子絕緣性能測(cè)試。
外觀檢查
?。?）目視檢查每塊組件來(lái)確定有或沒(méi)有異常缺陷，這種異?；蛉毕莅ńM裝后任何部分的分層、空隙、變色、腐蝕或裂紋。由測(cè)試方法的用戶定義任何可接受的外觀缺陷。
?。?）用試樣的圖表或圖像或兩者同時(shí)采用來(lái)體現(xiàn)缺陷的位置和形狀，記錄外觀檢查的結(jié)果。
?。?）在溫度試驗(yàn)箱的樣品裝入----用密封任何打開(kāi)的接線盒或接線盒連接導(dǎo)線端的方法提供每塊測(cè)試樣品，安置組件的測(cè)試腔體，延長(zhǎng)組件導(dǎo)線高于期望的最大鹽水深度。
?。?）模擬海水準(zhǔn)備----準(zhǔn)備足夠量的模擬海水的溶液裝滿兩個(gè)水桶，適用的溶液包含最大每94.6升自來(lái)水3.63kg的干海鹽，因D1141標(biāo)準(zhǔn)有詳細(xì)說(shuō)明。溶液的相關(guān)密度應(yīng)該是15℃時(shí)1.025±0.005。調(diào)整和維護(hù)兩個(gè)桶的溶液溫度分別是6±3℃和45±5℃。
