近年來，由于便攜式電子器件突飛猛進的發(fā)展，柔性薄膜型儲能器件能夠?qū)崿F(xiàn)能量供給的同時兼具柔性、超薄甚至透明特性而廣受關注。盡管超薄二維石墨烯/類石墨烯材料在構(gòu)建柔性超級電容器表現(xiàn)出強勁優(yōu)勢，但是目前高電化學活性的電極材料的進展依然不盡人意，無法滿足目前薄膜型超級電容器對高能量密度的迫切需求。

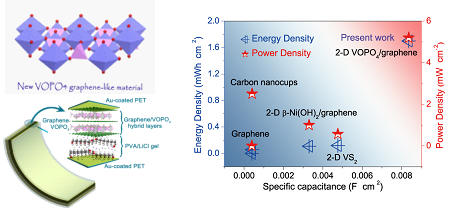

針對上述挑戰(zhàn)，我校謝毅教授課題組與美國德克薩斯大學-奧斯汀分校余桂華教授合作，提出了利用具有高電化學活性的磷酸氧釩二維超薄結(jié)構(gòu)設計二維雜化組裝薄膜來構(gòu)筑柔性超級電容器的新途徑，獲得了氧化還原電位(~1.0V)接近純水電化學窗口電壓（1.23V）的贗電容柔性平面超級電容器。博士生盧秀麗、本科生彭樂樂等人通過選擇性溶劑超聲，制備出具有幾層原子厚度的磷酸氧釩超薄二維結(jié)構(gòu)。為了解決具有電學絕緣性的磷酸氧釩在電極中的電子傳導問題，他們通過氫鍵作用使二維超薄磷酸氧釩集成在石墨烯片層之上形成二維雜化結(jié)構(gòu)，再將這種二維雜化結(jié)構(gòu)通過層層組裝形成薄膜電極，這樣組裝出薄膜的電導率達1.6´10-1 W?cm，比純的二維磷酸氧釩超薄薄膜的電導率提高了8個數(shù)量級。新設計的組裝結(jié)構(gòu)不僅完美體現(xiàn)了磷酸氧釩的高電化學活性，又解決了薄膜電極的導電性問題，因此構(gòu)建出的柔性薄膜型超級電容器的比容量高達8360.5 μF?cm-2，能量密度達1.7 mWh?cm-2，功率密度達5.2 mW?cm-2，是目前為止最優(yōu)能量密度的柔性超級電容器。該項研究對于推動能源存儲領域進展具有重要的科學意義和實用價值，也為研究尺度受限的二維超薄結(jié)構(gòu)的電性能開辟了新的途徑。
謝毅教授課題組一直從事基于電、聲調(diào)制的無機功能固體設計與合成這一交叉領域研究，自2011年始在無機二維超薄結(jié)構(gòu)的精細結(jié)構(gòu)、電子結(jié)構(gòu)與電、光、熱基本性能的調(diào)控規(guī)律方面開展了深入研究，迄今已在Nature Commun.、J. Am. Chem. Soc.和Angew. Chem. Int. Ed.三個國際著名學術期刊上發(fā)表高水平論文十余篇，還為英國皇家化學會著名綜述刊物Chem. Soc. Rev.撰寫了兩篇指導性評述。該課題組是目前國際上在該領域持續(xù)活躍的幾個主要研究小組之一。
該工作得到國家自然科學基金委、科技部重大研究計劃和中國科學院先導項目的資助。
