中國儲能網訊：PERC電池的光致衰減（LID，Light Induced Degradation）問題，尤其是熱輔助光衰（LeTID，Light elevated Temperature Induce Degradation）是近年來晶硅太陽電池技術領域關注的熱點。隨著PERC電池技術大規模產業化，清楚其光衰的原理并解決問題變得越來越緊迫。
國內外對于PERC電池的光衰機理以及解決方案一直在不斷的研究中。在2012年最早發表的關于PERC電池LeTID研究的論文中認為，未知機理的LeTID光衰主要發生在多晶PERC電池中，而今年的最新研究結果表明，單晶Cz硅中也存在LeTID光衰。此外，最新研究結果還發現微量的銅元素也會引起晶體硅電池的光衰現象。在第十三屆CSPV大會上，中科院電工所王文靜研究員詳細介紹了2017年國際上對于PERC電池光衰研究的最新成果，以期對國內光伏產業在今后的技術方案選擇上有所裨益。以下內容由王文靜的演講整理而來。
眾所周知P型晶體硅電池普遍有光衰效應，但PERC電池相較于BSF電池的光衰更高，尤其是多晶PERC電池，光衰較常規多晶電池高6~10%左右。造成這一現象主要是由于PERC電池載流子行進路程加長，且兩者吸雜過程存在區別，BSF電池為前磷和背鋁吸雜，而PERC電池僅有前磷吸雜。
單晶PERC電池的光衰研究
（1）單晶PERC電池的LID衰減和恢復
單晶硅的LID衰減已經不是個新鮮的話題了，它主要是由電池片中的B-O（硼氧對）對引起的，通過降低硅片中的氧含量、采用摻Ga代替摻B、光照+退火等方法可以有效抑制光衰。國內外都已經有光照退火的恢復設備，且目前幾乎所有單晶PERC電池廠家都已采用光照退火的方法抑制光衰。

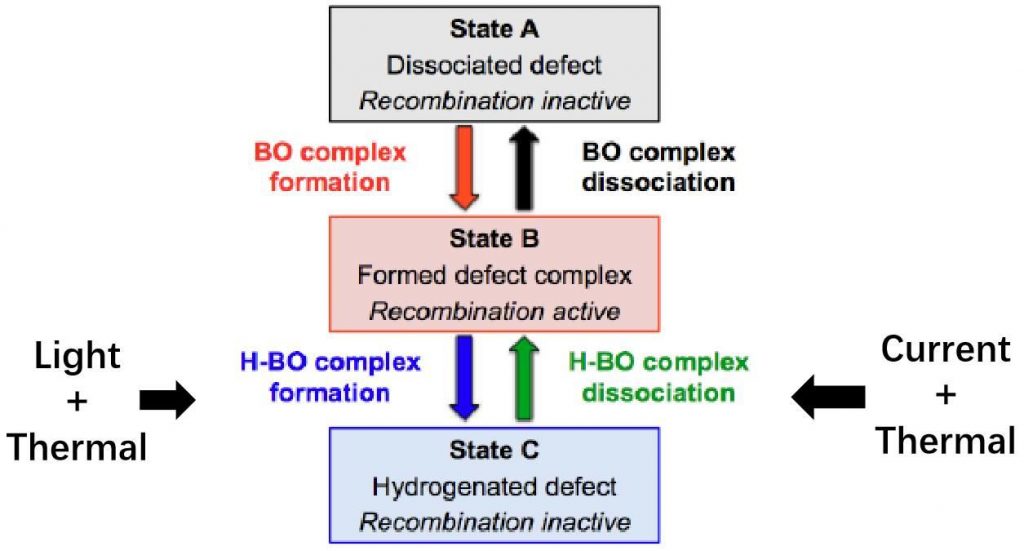

圖一 單晶PERC電池的LID衰減和恢復機理
（2）單晶PERC電池的LeTID光衰
今年最新研究報道顯示，單晶PERC電池也存在光照熱衰減效應，即LeTID光衰。
德國企業Q-CELL（如今被韓國韓華收購）做了一個實驗，將其生產的幾乎無光衰的Q.ANTUM單晶PERC電池（藍線）、未經處理的普通單晶PERC電池（黑線）和經過光照退火的單晶PERC電池（紅線）分別在25℃、75℃條件下的進行光衰測試。結果顯示，在25℃時，經過光照退火后，確實可以有效降低光衰，然而當溫度提升到75℃后，即使經過了光照退火處理，單晶PERC電池的光衰仍然較大，這也證明了單晶PERC電池的確存在LeTID光衰。

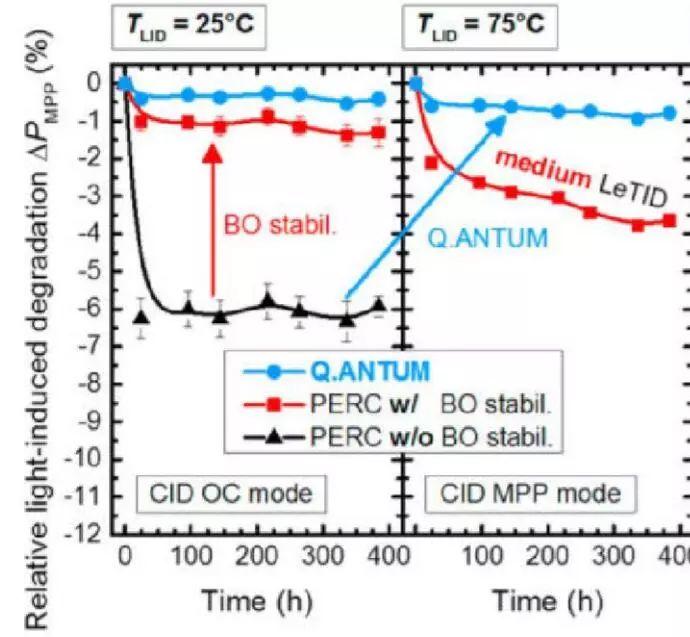

圖二 Q-CELL：單晶PERC電池的LeTID現象
這一現象的證實也給了單晶PERC電池廠家一個提示，生產單晶PERC電池時，仍應注意考察其LeTID光衰是否存在，即高溫長時間光照時單晶PERC電池是否存在光衰。同時，Q-CELL和Solar World均宣稱可以制備無LeTID的單、多晶PERC電池，國內企業仍需加大研究力度，爭取制備出無光衰的PERC電池。
多晶PERC電池的光衰研究
（1）多晶PERC電池的LeTID光衰
多晶PERC電池的光衰機理更為復雜，目前的研究認為，多晶PERC電池的光衰與熱過程有關，隨著溫度的升高，多晶PERC電池的光衰加強，即LeTID光衰。
最近德國Konstanz大學發表了一篇報告，證實多晶PERC電池的LeTID光衰與B-O對并不完全相關。Konstanz大學做了三個實驗對比，分別測試僅摻硼（B）的電池、摻硼并進行磷（P）吸雜的電池、摻鎵（Ga）并進行磷吸雜的電池在不同溫度下的少子壽命（少子壽命降低說明存在光衰現象）。結果發現，摻硼和摻鎵的多晶PERC電池都存在LeTID光衰，只不過摻鎵電池的LeTID小于摻硼電池；磷吸雜和非磷吸雜的電池都存在LeTID光衰，但是磷吸雜的電池中少子壽命更高。

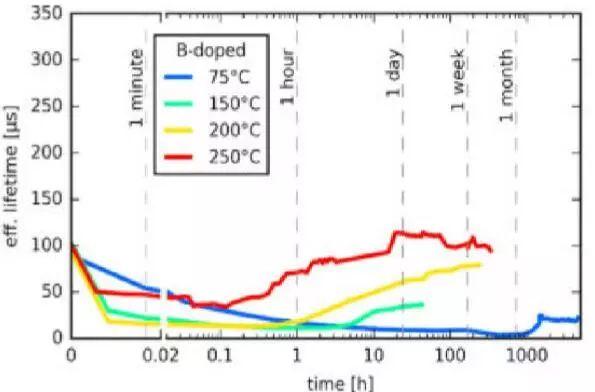

（a）僅摻硼電池

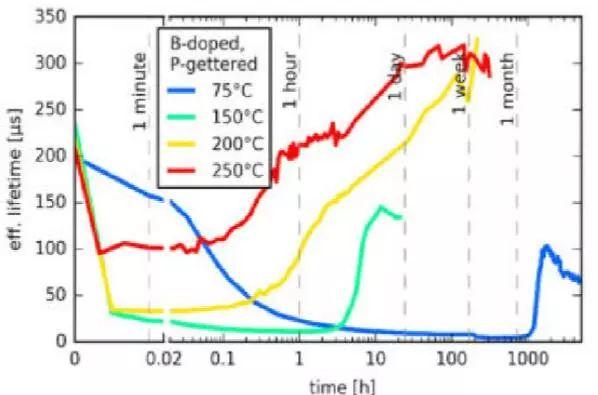

（b）摻硼并進行磷吸雜電池

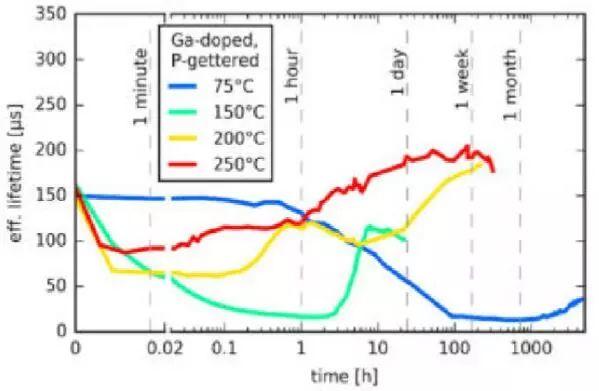

（c）摻鎵并進行磷吸雜電池
（2）LeTID減緩或恢復的方法
在制成電池之前，通過吸雜可以有效降低電池的光衰，包括磷吸雜、鋁吸雜和磷鋁吸雜三種；此外，降低燒結溫度，以及減緩燒結的升降溫過程，也有利于降低光衰，這是由于在高溫下金屬沉淀溶解導致金屬離子擴散，形成較多的復合中心，快速冷卻會使得金屬離子“凍結”在晶格中形成較強的復合中心，導致光衰較強，而慢速冷卻可以使金屬離子。
而在電池已經形成后，LeTID經過長期輻照可以恢復，故可以通過光照退火處理，強光+高溫處理可以快速恢復光衰。但是，在光照退火時，溫度也不能過高，存在一個溫度閾值，因?yàn)檫^高的加速恢復溫度會導致二次光衰。燒結退火和激光退火均可改善電池的光衰，而激光退火可以加快光衰的恢復，實驗顯示激光退火+燒結退火可以徹底消除光衰。
光衰的最新研究成果——Cu（銅）光衰
今年德國Fraunhofer研究所在一篇研究銅摻雜硅片中光衰的報道中，進一步證實了Cu-LID的存在。Fraunhofer研究所通過測試同時具有Cu雜質和B-O對的P型直拉（Cz）單晶硅電池、僅具有Cu雜質而沒有B-O對的區熔（Fz）單晶硅電池的少子壽命，結果顯示，在Cz硅中銅雜質含量越高，光衰越嚴重，而Fz硅中即使沒有B-O對，仍然存在光衰，這是由于銅所造成的光衰。此外，經過200℃暗退火處理，在短暫恢復后仍會再次造成退火光衰，進一步證明了Cu光衰的存在。

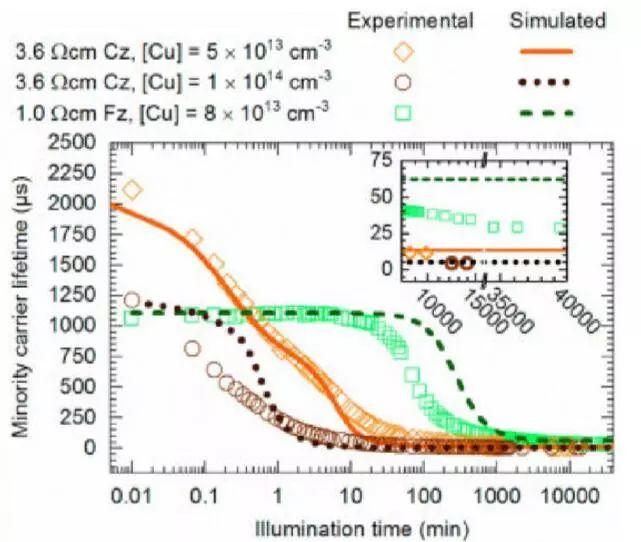

圖四 銅摻雜的Cz硅和Fz硅中少子壽命

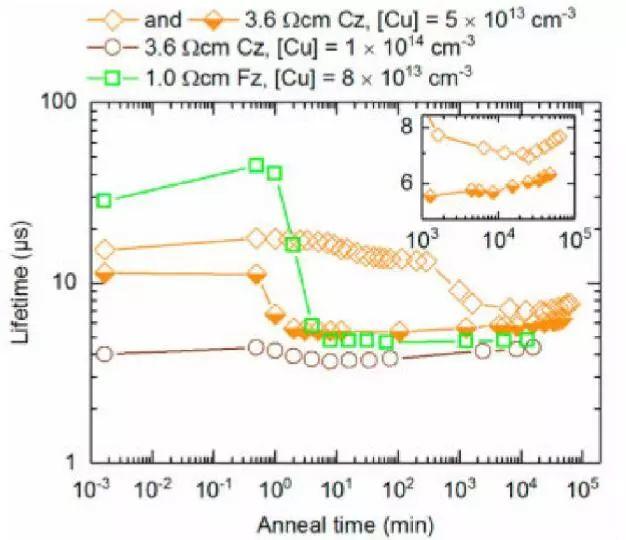

圖五 200℃退火后銅摻雜的Cz硅和Fz硅中少子壽命
Fraunhofer研究所在另一篇對Cu光衰微觀研究的報道中提到，晶界的∑數（指晶粒的混亂指數）越大，量子效率（EQE）變化越大，即光衰越不嚴重，∑>3（孿晶）的晶界光衰小于晶粒內部光衰。
此外，通過對PERC電池的正表面和背表面激光探測發現，部分晶界在正表面未出現光衰，而在背表面存在光衰，經測試證明發生光衰的晶界處存在Cu顆粒，而不衰減的晶界處不存在Cu顆粒。這是由于PERC電池正表面存在P吸雜，而背表面缺少了Al-BSF電池的P+（Al背場）吸雜，導致Cu富集，形成復合中心，從而致使PERC電池的光衰加強。
Bredemeier等人發現當使用較低的溫度燒結（600℃）時電池光衰較低，而使用較高溫度燒結（900℃）時會造成較強的光衰，低溫二次退火（620℃~660℃）可以減少光衰。此外，Eberle等人發現快速冷卻會導致較強的光衰，而慢速冷卻導致較弱的光衰。這是由于高溫處理會使Cu沉淀溶解為Cu原子，Cu原子是可激活雜質，導致Cu擴散到周圍，光衰加強，而低溫退火和慢速冷卻會形成較大的Cu沉淀，降低光衰。

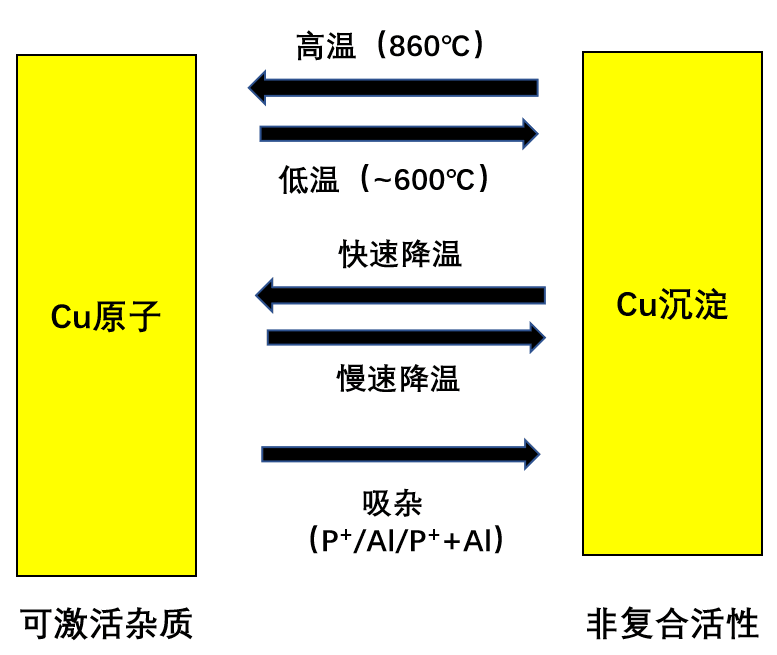

圖六 Cu光衰的特性
總結
PERC電池的光衰主要分為兩類：一類是非金屬光衰，即B-O對引起的光衰，通過退火即可消除，光照+退火（氫鈍化）可永久消除，單晶PERC電池的B-O對光衰要高于多晶PERC電池；另一類是金屬光衰（Cu、Fe及其他過渡金屬），通過降低金屬雜質、吸雜預處理、降低熱處理溫度、低溫退火、減緩冷卻速度、強光照+熱處理可以降低光衰，PERC電池由于單面吸雜，其金屬光衰高于BSF電池，而多晶PERC電池由于位錯較多，金屬光衰比單晶PERC電池更高一些。
此外，值得思考和探究的是，N型電池真的沒有光衰嗎？它不存在B-O對光衰，那么是否存在金屬光衰呢？隨著N型電池技術逐漸進步，其光衰研究也應該被重視起來。
