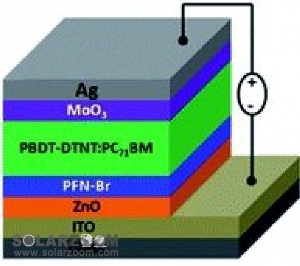

倒置電池結(jié)構(gòu)ITO/ZnO/PFN-Br/PBDT-DTNT:PC71BM/MoO2/Ag
由于在傳統(tǒng)體異質(zhì)結(jié)型聚合物太陽電池采用ITO/PEDOT:PSS/BHJ/Ba(Al)結(jié)構(gòu)中，酸性磺化聚苯(PSS)摻雜的聚噻吩衍生物(PEDOT)對ITO有腐蝕作用，而且銦離子的擴(kuò)散會(huì)影響器件性能。在華南理工大學(xué)楊庭斌博士、華南理工大學(xué)材料學(xué)院黃飛教授、阿克倫大學(xué)龔雄助理教授等研究人員的共同努力下，通過采用倒置結(jié)構(gòu)，省去了原有的PEDOT:PSS層，可以有效提高電池的穩(wěn)定性。研究人員采用ITO/ZnO/PFN-Br/PBDT-DTNT:PC71BM/MoO2/Ag結(jié)構(gòu)制作電池開路電壓0.75V，短路電流17.4mA/cm2，填充因子61%，轉(zhuǎn)化效率8.4%。

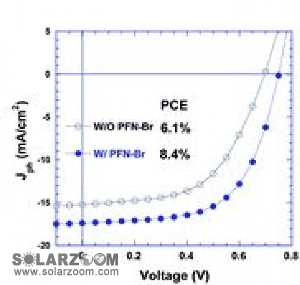

在AM1.5條件下電池轉(zhuǎn)換轉(zhuǎn)化效率為8.4%
發(fā)光材料與器件國家重點(diǎn)實(shí)驗(yàn)室于2011年在華南理工大學(xué)正式成立，實(shí)驗(yàn)室主要研究光電功能材料與器件的關(guān)鍵重大基礎(chǔ)科學(xué)問題，開展基于發(fā)光與光電轉(zhuǎn)化物理基本科學(xué)問題、分子新結(jié)構(gòu)設(shè)計(jì)與合成、材料高性能化和實(shí)用化、聚集態(tài)結(jié)構(gòu)的可調(diào)控性、器件高性能化和集成化的應(yīng)用基礎(chǔ)研究，力爭在發(fā)光與光電轉(zhuǎn)化理論方面取得新突破，推動(dòng)包括太陽能電池在內(nèi)的光電材料等產(chǎn)業(yè)的發(fā)展。
