多能互補主動配電網技術方案及工程應用
李瑞生，李獻偉，張超
（1．許繼集團有限公司，河南?許昌 461000；2．億利資源集團有限公司，北京 100026）
摘 要：
能源供給的聯動協調與互補配合可實現輸送和利用效率的提升，多能互補主動配電網能夠充分發揮電力系統在能源供給中的基礎配置作用，將各種能源供給通過電網協調實現互補運行，從而緩解能源供需矛盾，促進新能源消納，最終達到發揮綜合效益的目標。文章提出能源變革是持久戰，分析了多能互補主動配電網的優勢，明確了建設原則和技術要求，提出了多能互補主動配電網技術方案，并在內蒙古庫布其“多能互補主動配電網示范項目”中進行應用，該項目實現了以電力供應為中心的電、熱、冷的聯合優化供給，滿足提高分布式發電滲透率、供能經濟靈活及可靠性等目標。
0
引言
能源的聯合供給與互補配合可實現輸送和利用效率的提升，將能源需求和開發的多樣性要求與電力系統作為電力開發、配置和利用的基礎平臺屬性有效整合，發揮電網在能源供給的基礎配置作用，將各種能源供給通過電網協調實現互補運行，取長補短，緩解能源供需矛盾，促進新能源消納，發揮綜合效益。通過多能互補理念改造配電網，將其打造為集電能收集、傳輸、存儲分配、轉化和傳輸為一體的能源供求互動網絡，充分發揮電網的能源供給配置作用，實現了多種能源輸入（太陽能、風能、天然氣、淺層地?zé)崮艿龋?、多種供能方式輸出（冷、熱、電等）、多種能源轉換（光伏、燃?xì)廨啓C(jī)、內燃機，儲能系統等），使配電網既滿足可再生能源開發利用，同時又保證電能質量、供電可靠性以及區域冷熱的綜合供應，對于建設清潔低碳、安全高效現代能源體系具有現實意義。
1、多能互補主動配電網
1.1?多能互補
多能互補是指可按照不同資源條件和用能對象采取多種能源互相補充構建能源供給體系，提高輸送和利用效率，緩解能源供需矛盾，實現綜合利用，合理保護自然資源，促進生態環境良性循環。
多能互補是能源可持續發展大趨勢。首先，有利于促進新能源消納和增加可再生能源利用比重風能、水能、太陽能等在時間和空間上具有互補性，可因地制宜地選擇相應類型進行取長補短，發揮各類能源優勢，有利于能源與環境全面協調可持續發展。其次，有利于充分發揮電力系統在能源供給中的配置地位，能源消費上實施以電代煤、以電代油，推廣應用電鍋爐、電采暖、電制冷、電炊和電動交通等，提高電能在終端能源消費的比重，減少化石能源消耗和環境污染。再次，有利于能源供給的橫向互補、縱向優化，實現多能協同供應和能源綜合梯級利用，提高能源效率。
目前多能互補的示范工程分為兩類：第一類針對電源側多能互補，利用大型綜合能源基地風能、太陽能、水能、煤炭、天然氣等資源進行互補組合，通過時間和空間的打捆送出，降低新能源電站出力變化率以及提高線路利用率等；第二類主要針對用戶側的多能互補，也是本文論述的類型，是面向終端用戶電、熱、冷、氣等多種用能需求，優化布局建設一體化集成供能基礎設施，實現多能協同供應和能源綜合梯級利用。
1.2?主動配電網
配電網是電力系統中直接與用戶相連并向用戶分配電能的環節。主動配電網是相對于傳統配電網而言，傳統配電網潮流是單向的，由發電廠流向用戶，分布式發電接入配電網后改變了潮流流向，由單向潮流改變?yōu)殡p向潮流；2003年國際大電網會議（CIGRE）配電系統和分布式發電專業委員會（C6）工作組啟動項目7“有源配電網的開發與運行（development and operation of active distribution networks）”，2008年CIGRE C6重點關注配電網從單純的被動配電網向有源配電網轉變，并提出Active Distribution Network（ADN）技術，國內學者將ADN翻譯為“主動配電網”（注：也有部分學者將其翻譯為“有源配電網”），傳統配電網稱為被動配電網（passive distribution network，PDN）。
圖1 主動配電網潮流變化示意圖
AND是分布式或分散式能源且具有控制和運行能力的配電網，它不僅需要提高接納風能、太陽能這類發電出力具有間歇性、隨機性和波動性的特點電源并網運行控制，還要考慮電動汽車等多元負荷互動以及配電網自身的安全穩定及經濟運行，通過對現有配電網的升級，提高自身的調節能力，實現配電網—電源—負荷協調控制和優化運行，實現配電網主動自愈、分布式電源即插即用和多元化負荷的靈活、高效接入，提高配電網調控能力、運行效率以及供電安全可靠性和電能質量。
1.3?多能互補主動配電網
多能互補主動配電網如圖2所示，多能互補主動配電網以信息技術、互聯網技術為核心，以配電網為基礎，將分布式發電，分布式能量和各種類型負載構成的冷、熱、氣、水、電等能源網絡節點互聯起來，通過優化組合配置，在電力系統內互補運行，取長補短，提高用能效率，更好地滿足用能要求同時保障電網安全穩定運行。
圖2 多能互補主動配電網示意圖
多能互補主動配電網能夠綜合利用風能、太陽能、水能、煤炭、天然氣等資源，通過熱、電、冷等能源聯合一體化供給實現經濟性，通過能源需求側管理，推動能源就地清潔生產和就近消納，減少棄風、棄光、棄水及限電等，為用戶提供高效智能的能源供應，發揮綜合效益。
建設多能互補主動配電網可充分發揮發揮電網對能源供給的優化作用，對于建設清潔低碳、安全高效現代能源體系具有重要的現實意義和深遠的戰略意義，是“新能源電網互聯網”最佳實踐方式，是提高能源系統綜合效率的重要抓手，有利于提升配電網消納新能源能力，對我國智能配電網建設以及分布式電源發展會起到積極推動作用。
2、建設原則
建設多能互補主動配電網需要綜合考慮，能夠?qū)^(qū)域內包括供能系統等進行優化整合，通過將供電網絡、供熱網絡、供氣網絡等進行聯動，提高綠色用能，實現能源的高效利用，有利于多能互補主動配電網的推廣建設。
2.1?提高分布式發電的滲透率
滿足各種分布式電源可靠并網，同時提高分布式電源利用效率及電能質量。通過將儲能進行分層設計，分布式儲能進行平滑分布式電源出力及降低負荷側的大功率擾動導致的電壓不穩定等問題，改善電能質量；通過集中儲能進行削峰填谷滿足需求側響應，實現基于分層儲能的主動配電網能量?jī)?yōu)化管理要求，提高分布式電源的利用率。
2.2?提高能源供給的靈活性及經濟性
考慮面向多應用場景的冷、熱、電等多能源的綜合供應，通過對包括光、儲、電動汽車充電、水源熱泵、水蓄熱等綜合優化控制實現多能互補，實現不同能源備用或互換的補充，滿足不同季節供能形式要求，實現能源供給的經濟性。
2.3?提高供能可靠性
提高重要負荷的供電可靠性要求。單個微電網節點離網運行滿足離網能量平衡，提高分布式電源的利用效率并延長離網的供電時間。微電網并網轉離網（計劃和非計劃）滿足無縫切換要求，實現重要負荷的連續供電。微電網離網轉并網滿足零沖擊并網要求，減少對電網的影響，保證重要負荷供電可靠性。
3、技術要求
多能互補主動配電網絡復雜、設備類型多、存在用能預測困難等，需要科學規劃設計才能充分發揮多能互補作用，且不對配電網的運行產生負面影響，做到真正互補，實現低碳生態的能源供給及經濟性。技術上需要重點考慮區域就地平衡、運行經濟智能，要做好用能預測和供給預測，實現供和用的匹配，實現多種能源供給形式的匹配，實現能源供給和相互轉化的匹配；做好與用戶互動，實現用能和供能的智能互聯，促進可再生能源建設利用，推動發電汽車發展，發揮供能聯動的經濟和高效，需要重點開展以下技術研究：
1）綜合用能負荷模型建立：多能互補主動配電網綜合考慮冷、熱、電等多種能源形式需求，將區域內能源生產與消費進行統一，需要設計分布式發電、用電、冷熱一體的綜合用能負荷模型，實現用能有機互補。
2）多能互補供能網絡設計：在傳統配電網的基礎上，增加光伏、風電、儲電等分布式電源，以及可控的冷熱源、電力和冷熱負荷、交直流充電樁，設計最優的電力和熱力網絡結構，滿足最優的電源、熱源和負荷接入。
3）基于區域能源、經濟和環境最優的多能協同控制策略：針對不同場景的多電源、多熱源、以及電力和熱力需求側響應要求，研究多能協同控制策略，發揮主動配電網的用能配置作用。
4）集中式和分布式儲能的優化配置方法和控制策略；根據不同的用能特性，通過集中式和分布式儲能對分布式發電和負荷波動進行互補調節，降低用能的波動，滿足主動配電網的穩定運行要求。
4、示范工程
多能互補主動配電網示范基地是國家能源技術研究及工程示范項目，位于內蒙古鄂爾多斯杭錦旗獨貴鎮庫布其沙漠公園內，目標是針對公園內的七星湖國際酒店、庫布其沙漠論壇會議中心兩種建筑供能要求，以電力供應為中心并綜合考慮冷、熱能供給，通過建設3個不同目標的380?V微電網和升級改造個園區10?kV供電網絡實現多能互補，驗證多能互補主動配電網的規劃、設計和優化控制方法，滿足高滲透率分布式發電的接入、能源供給形式的靈活經濟以及供能可靠性，提高區域內多種能源的安全穩定供應及經濟高效運行。
4.1?工程方案
本項目包含光伏發電、燃油發電、集中式和分布式儲電等，熱源包含余熱回收裝置、電制冷、熱泵機組等，可控負荷包括涵蓋電動汽車等各種類型交直流充電樁、電力和熱力需求側響應系統等，其中光伏400?kWp，內燃機發電1600 kW，集中式儲電和分布式儲電容量共計600?kWh；冷熱源包括地源熱泵、熱水鍋爐、余熱回收裝置、水蓄熱等6500?kW，交直流充電樁15臺，滿足超過5萬m建筑冷、熱、電及電動汽車用能需求。
億利多能互補主動配電網結構示意如圖3所示，由911和912兩條外部供電線路，供電范圍設計設計了1號、2號、3號微電網，分別實踐交直流混合供電、接納高滲透率的分布式發電、保證重要負荷的無縫供電等功能；集中儲能接入10?kV配電網，并網運行時作為柔性負荷降低配電網功率波動、削峰填谷、經濟優化調度等，離網時作為3號微電網的備用電源延長離網供電時間。另外，根據酒店、會議中心和電動汽車的用電特性，綜合考慮冷、熱及電需求供應，設計燃油發電、光伏發電及水蓄熱等互補調峰策略，實現區域內多種能源的安全穩定供應及經濟高效運行等目標。
圖3 億利多能互補主動配電網結構示意圖

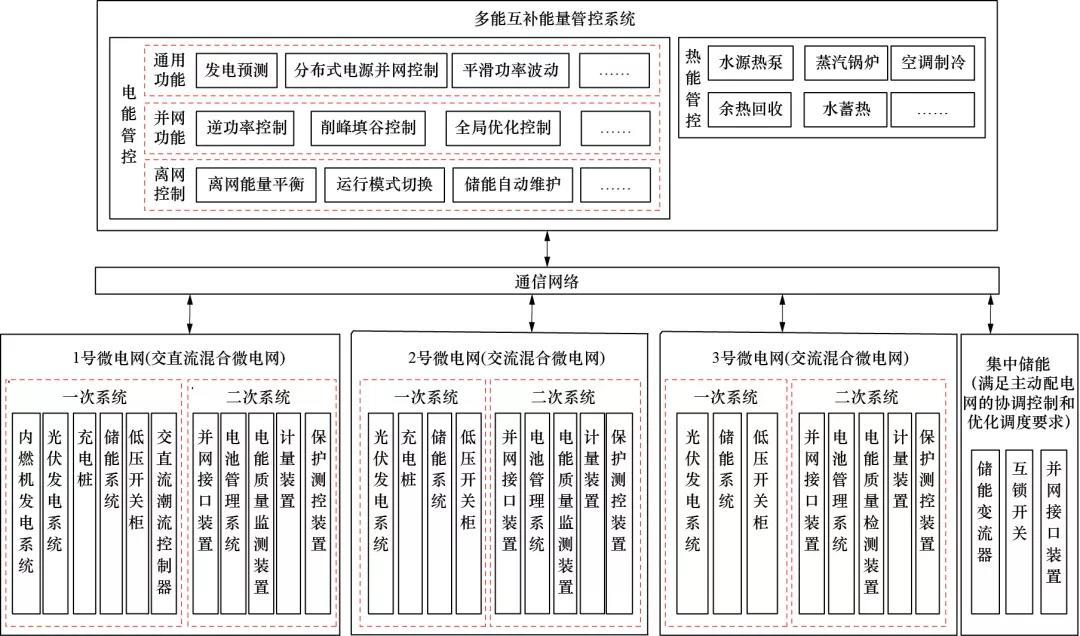

億利多能互補主動配電網系統功能如圖4所示，通過對光、柴、儲、負荷等各個環節統一的監視、控制、管理與調度等，并網運行時最大限度消納分布式電源、提高供能經濟性及電能質量要求，離網運行時保證負荷供電及穩定運行，同時能夠監控?zé)岜脵C(jī)組的運行狀態、機組負荷、供回水溫度、流量、水源側進出溫度、機組耗電量等，實現供能優化。
圖4 億利多能互補主動配電網系統功能圖
1）1號微電網。
1號微電網包括柴油發電機組、光伏發電、儲能、充電樁及負荷，柴油發電機組接入1號微電網，并網運行時柴油發電機主要作為用電高峰時的電源補充，當外部供電系統斷電時，柴油發電機對1號、2號及3號供電，柴油發電機組加裝余熱回收系統。

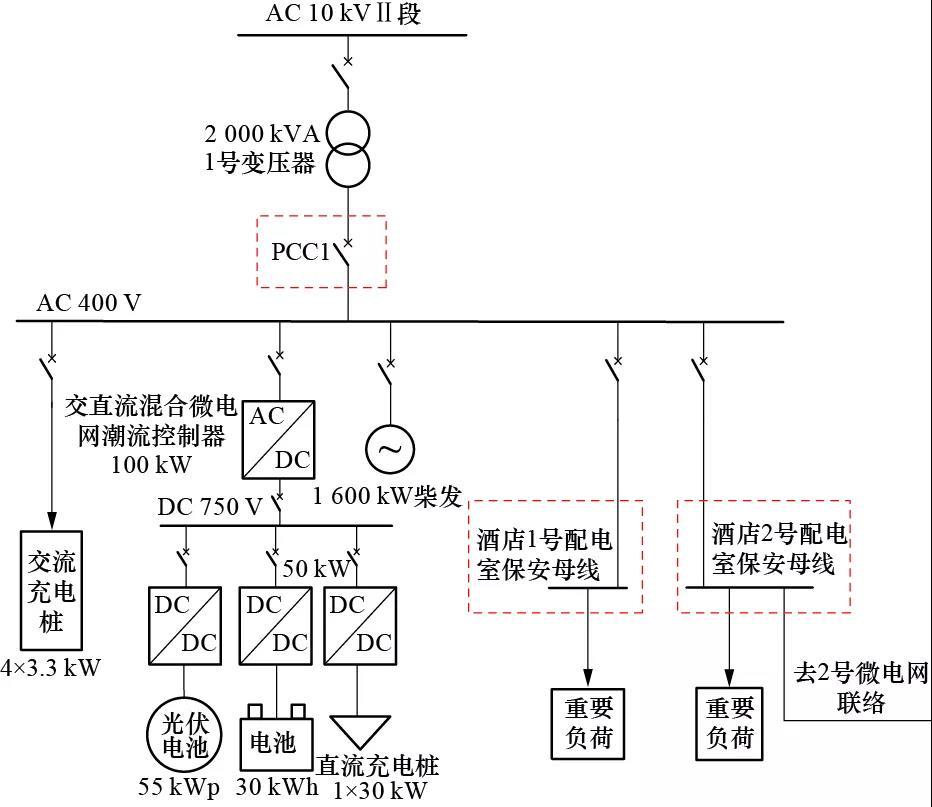

1號微電網接線如圖5所示，1號微電網采用交、直流混合供電方式，接入配電網的公共連接點（point of common coupling，PCC）為PCC1，交流電壓400?V，直流電壓750?V，光伏發電（55?kW）、儲能（50?kW，30?kWh）、直流充電樁（30?kW）經過DC/DC變換器接入直流微電網，直流微電網通過交直流混合微電網潮流控制器（hybrid microgrid flow conditioner，HMFC）與交流微電網連接，實現交流微電網和直流微電網的混聯，另外4臺7?kW交流充電樁接入1號微電網。
圖5 1號微電網接線示意圖
2）2號微電網。
2號微電網包括光伏發電、儲能、充電樁及負荷，重點驗證高滲透率分布式光伏接入的穩定控制。2號微電網接線如圖6所示，2號微電網通過PCC2并網，光伏發電250?kW，儲能60?kWh，儲能變流器100?kW，2臺30?kW直流充電樁，8臺7?kW交流充電樁。
圖6 2號微電網接線示意圖
3）3號微電網。
3號微電網包括光伏發電、儲能、重要負荷和可控符合，重點驗證重要負荷的無縫供電。3號微電網接線如圖7所示，3號微電網通過PCC3點并網，光伏發電145?kW、儲能60?kWh，儲能變流器100?kW，滿足重要負荷無縫供電。
圖7 3號微電網接線示意圖
4）集中儲能系統。
集中儲能系統500?kWh，輸出電壓為400?V交流電，經過變壓器升壓接入10?kV環網柜，同時與3號微網連接，10?kV與400?V接入要求互鎖，并網運行滿足主動配電網的協調控制和優化調度要求，離網運行時接入3號微電網，提供供電支撐。
圖8 3號微電網接線示意圖
4.2?關鍵技術應用
1）模塊化并聯技術。
分布式光伏、風機、儲能以及充電機等都通過電力電子變換器接入配電網，從維護方便角度將變換器統一采用標準化的三電平DC/DC及DC/AC功率模塊構成不同容量的轉換裝置，根據應用場景不同，植入了對應的控制軟件，功率模塊通過自主并聯實現不同接入需求，減少裝置類型方便維護。
2）注入式主動孤島檢測技術。
通過外置小功率的低頻電源模塊，把相當于零序分量的20?Hz分量注入380?V系統，根據孤島發生前后20?Hz分量的變化特征識別孤島，實現不依賴逆變器、不依賴通信的主動式孤島運行狀態感知，解決現有方法存在檢測盲區、速度慢、易引起電能質量問題等問題，滿足分布式電源與配電網的電氣互聯安全。
3）虛擬同步發電機技術。
電力電子類型的分布式電源采用數字電路控制，暫態響應速度快，不能參與電網的調頻及調壓；虛擬同步機技術使得電力電子類分布式電源可根據系統頻率擾動大小，自適應調整慣性，以防止轉動慣量過大或過小造成的系統動態響應過慢或過快，阻尼過大或過小造成的暫態過程過長或過短，提高新能源發電系統的并網穩定域，實現變流器“電網友好型”特征和組網特性。
4）P/U控制技術。
P/U控制技術可實現分布式電源根據接入點電壓情況自動進行出力調節，解決由于有功過多引起電壓升高、使分布式發電退出運行、不能有效發電的問題，實現發電量滲透率最大。
5）無通信微電網自主運行控制技術。
通過微電網的基波頻率調制進行信息傳遞，不依賴通信、不增加控制設備，取消微電網集中控制單元，實現儲能系統與分布式發電實現自主并聯穩定運行，構建一種簡單物理結構的高可靠、低成本微電網，滿足微電網即插即用商業應用。
6）預同步并網技術。
微電網離網轉并網時無法保證兩側電壓幅值和相位完全一致，合閘時可能引起較大沖擊電流導致并網失敗和設備損壞，預同步并網技術通過幅值和相位逐步逼近保證微電網電壓幅值、相位與配電網電壓的幅值、相位一致，實現“零沖擊”并網。
4.3?微電網運行
4.3.1 并網運行
并網運行時，綜合優化分布式光伏、分布式儲能、集中式儲能及電動汽車，提高分布式電源的利用率，驗證3個不同類型微電網的平滑功率控制、聯合優化控制以及需求側響應等能量管理策略；通過集中儲能降低配電網功率波動并進行削峰填谷控制，并根據酒店、會議中心和電動汽車的用電特性，綜合考慮冷、熱及電需求供應，設計燃油發電、光伏發電及水蓄熱等等互補調峰策略，實現區域內多種能源的安全穩定供應及經濟高效運行。當911/912某一供電線路停電時導致單個微電網上級電網失電時通過負荷轉移恢復微電網供電。
1）PCC1上級電網故障與恢復。
PCC1上級電網故障，斷開PCC1開關，1號微電網供電中斷，1號微電網光伏和儲能脫網，合上1號微電網與2號微電網的聯絡開關，1號微電網通過2號微電網恢復供電，1號微電網光伏、儲能恢復并網。PCC1上級電網恢復供電，斷開1號微電網與2號微電網的聯絡開關，1號微電網供電中斷，1號微電網光伏和儲能脫網，合上PCC1開關1號微電網恢復供電，1號微電網光伏、儲能恢復并網。
2）PCC2上級電網故障與恢復。
PCC2上級電網故障，斷開PCC2開關，2號微電網供電中斷，2號微電網光伏和儲能脫網，合上1號微電網與2號微電網的聯絡開關，2號微電網通過1號微電網恢復供電，2號微電網光伏、儲能恢復并網。
PCC2上級電網恢復供電，斷開1號微電網與2號微電網的聯絡開關，2號微電網供電中斷，2號微電網光伏和儲能脫網，合上PCC2開關2號微電網恢復供電，2號微電網光伏、儲能恢復并網。
3）PCC3上級電網故障與恢復。
PCC3上級電網故障，斷開PCC3開關同時切掉3號微電網非重要負荷，3號微電網儲能系統具備虛擬同步發電機功能實現無縫切換至離網運行模式，保證重要負荷的不間斷供電，集中儲能系統的閉鎖開關接入3號微電網母線提供功率支撐，3號微電網通過與2號微電網的聯絡開關進行“零沖擊”并網恢復，3號微電網通過2號微電網恢復并網供電。
PCC3上級電網恢復供電，斷開3號微電網與2號微電網的聯絡開關同時切掉3號微電網非重要負荷，3號微電網儲能系統具備虛擬同步發電機功能進行無縫切換至離網運行模式保證重要負荷的供電，3號微電網通過PCC3進行“零沖擊”并網恢復供電，集中儲能系統的閉鎖開關接入10?kV母線。
4.3.2 離網運行
億利多能互補主動配電網離網運行接線示意如圖9所示。當911與912兩條供電線路全部停電時，3個PCC點全部斷開，進行離網運行模式，柴油發電機組作為主電源，1號微電網、2號微電網及3號微電網并列運行，通過優化光伏發電、分部式儲能和集中式儲能的功率輸出，滿足離網時負荷供電需求。
圖9 億利多能互補主動配電網離網運行接線示意圖
4.3.3?并網轉離網切換
1）計劃并網轉離網。
計劃性并網轉離網流程如下：?jiǎn)?dòng)柴油機進行同期并網接入1號微電網母線；斷開PCC1開關，1號微電網由柴油發電機組作為主電源進行離網供電；1號微電網通過與2號微電網的聯絡開關進行同期并網；斷開PCC2開關，1號微電網與2號微電網并聯并由柴油發電機組作為主電源進行離網供電；合上集中儲能系統互鎖開關，將集中儲能系統接入3號微電網；斷開PCC3，3號微電網無縫切換至離網運行模式；3號微電網通過與2號微電網的聯絡開關進行“零沖擊”并網恢復；1號、2號及3號微電網并聯運行，進行離網運行模式。
2）非計劃并網轉離網。
當911與912線全部停電時，進行非計劃性的并網轉離網，為了保證3號微電網（國際會議中心）重要負荷的不間斷供電，首先斷開PCC3開關同時切掉3號微電網非重要負荷，3號微電網儲能系統具備虛擬同步發電機功能實現無縫切換至離網運行模式，集中儲能系統的閉鎖開關接入3號微電網母線提供功率支撐（3號微電網儲能系統離網供電時間要支撐柴油發電機組啟動并網及3號微電網與1號、2號微電網的并聯）。
1號微電網、2號微電網供電中斷，斷開PCC1和PCC2開關；啟動柴油發電機組并入1號微電網母線，1號微電網恢復供電，1號微電網光伏、儲能恢復并網；合上1號微電網與2號微電網的聯絡開關，2號微電網恢復供電，2號微電網光伏、儲能恢復并網；3號微電網通過與2號微電網的聯絡開關進行“零沖擊”并網恢復，3號微電網與2號微電網、1號微電網并聯供電，進入離網運行模式。
4.3.4 離網轉并網切換
離網運行時，3個PCC點全部斷開，柴油發電機組作為主電源，1號微電網、2號微電網及3號微電網并列運行，通過優化光伏發電、分部式儲能和集中式儲能的功率輸出，滿足離網時負荷供電需求。能量管理系統下達并網指令，進行計劃性離網轉并網，流程如下：首先，保證3號微電網（國際會議中心）重要負荷的不間斷供電，斷開3號微電網與2號微電網聯絡開關的同時切掉3號微電網非重要負荷，3號微電網儲能系統具備虛擬同步發電機功能實現無縫切換至離網運行模式；3號微電網通過PCC3進行“零沖擊”并網恢復，集中儲能系統的閉鎖開關接入10?kV母線；并聯運行的1號微電網和2號微電網通過PCC1進行同期并網；斷開1號微電網與2號微電網的聯絡開關，2號微電網供電中斷，2號微電網光伏和儲能脫網；合上PCC2開關，2號微電網恢復供電，2號微電網光伏和儲能恢進行并網，進入并網運行模式。
4.4?多能互補能量管理
本項目應用的多能互補主動配電網能量管理系統由許繼集團有限公司研制開發，采用就地控制、區間協同、全局優化，通過采集、控制以電為主的多種能源的信息流，對整個全局能量管理及運行優化實現了供給側常規能源和可再生能源管理的有序、互補、梯次和優化利用，滿足電能調度和熱能調度，從發電端和消費端實現多能互補。億利多能互補主動配電網能量管理如圖10所示。通過供電和供熱進行互補協調，提高可再生能源發電的利用率和能源供給的經濟運行。
圖10 億利多能互補主動配電網能量管理
供電方面：在滿足客戶用電安全和質量的前提下，以大電網為供電為保障，利用用電調度和儲能等手段，盡量提高分布式發電的利用率。當分布式發電功率與微網的電負荷高于設定比例時，能量調度系統通過調度，首先將多余電量?jī)?chǔ)存到儲能和電動汽車電池中，當電池儲滿后，通過提高熱泵運行負荷，將多余電能以熱（冷）量的方式儲存到建筑熱（冷）負荷中，當建筑熱（冷）負荷達到設定值后，分布式發電功率仍大于配電網電負荷時，限制分布式發電功率輸出。整個過程中，分布式發電功率低于用電負荷時，儲能調度停止。
供熱方面：供熱主要由余熱、太陽能、電能、燃油等四種能源提供，通過各種熱源進行優化調度，優先利用余熱和太陽能，其次利用水源熱泵，最后利用燃油鍋爐，余熱是一種免費能源，但只有在柴油機啟動時產生，太陽能是可再生能源，但只有天氣晴朗的白天產生，兩者都是間歇性和不穩定能源，均無法單獨作為冷熱負荷的主力熱源；水源熱泵通過消耗少量電能可以為建筑提供大量的熱能，作為供熱系統的主要熱源，保證建筑供熱的基本需求；鍋爐通過燃燒柴油來產生熱能，作為調峰和應急熱源，當其他熱源故障或功率不足時啟用。
5、結語
多能互補主動配電網充分發揮電網的能源供給的基礎配置作用，實現了多種能源輸入（太陽能、天然氣、淺層地?zé)崮艿龋?、多種供能方式的輸出（冷、熱、電等）、多種能源轉換單元（光伏、燃?xì)廨啓C(jī)、內燃機，儲能系統等），將配電網由原來單一電能分配的角色轉變?yōu)榧娔苁占㈦娔軅鬏?、電能存?chǔ)分配、冷熱的轉化和傳輸為一體的新型多能源網絡系統，即可充分利用可再生能源，同時又保證系統的電能質量、運行穩定性、供電可靠性以及區域冷熱的綜合供應，技術驗證，具有示范推廣價值。
?作者簡介
李瑞生，男，碩士，教授級高級工程師，研究方向?yàn)槔^電保護、分布式發電接入及微電網運行控制。
李獻偉，男，碩士，高級工程師，研究方向?yàn)殡娏ο到y(tǒng)保護與控制、分布式電源接入及微電網穩定控制運行等。
引文信息
李瑞生，李獻偉，張超．多能互補主動配電網技術方案及工程應用［J］．供用電，2018，35（7）：34-42.
LI Ruisheng，LI Xianwei，ZHANG Chao，et al．Technical scheme and engineering application of multi-energy complementary active distribution network［J］．Distribution & Utilization，2018，35（7）：34-42.
