中國儲能網訊：2018年9月19-20日，首屆全國發電側儲能技術及應用高層研討會在西安綠地假日酒店隆重舉行。
本次會議由全國微電網與分布式電源并網標準化技術委員會、中國電力工程顧問集團西北電力設計院有限公司、中國電建集團西北勘測設計研究院有限公司、中國科學院電工研究所儲能技術研究組、深圳市科陸電子科技股份有限公司、浙江南都電源動力股份有限公司、廈門科華恒盛股份有限公司、惠州億緯鋰能股份有限公司、浙江超威電力有限公司、成都特隆美儲能技術有限公司、廣州智光儲能科技有限公司、長興太湖能谷科技有限公司等單位聯合主辦，易事特集團股份有限公司、上能電氣股份有限公司、鈦白金科技（深圳）有限公司、陽光電源股份有限公司、陜西鋅霸動力有限公司、傲普能源設計等單位聯合支持。
會議由中國儲能網和中國儲能電站網聯合承辦。來自政府主管部門、能源監管部門、行業專家、設計院、新能源發電業主單位、電力公司、系統集成商、項目承包商、投融資機構等400余位代表出席了本次研討會。
廈門科華恒盛股份有限公司新能源事業部技術總監陳聰鵬出席了本次會議，并發表了題為《大型儲能電站用PCS多機并聯關鍵技術研究》的報告，以下為報告全文：
陳聰鵬：前面好多專家都提PCS的并機技術，我下午來跟大家分享一下我們做這方面技術戰略的點。我今天匯報的主要內容分為四部分，一是技術綜述，二是關鍵技術，三是儲能應用方案，四是儲能電站案例。
大家都清楚儲能技術的路線，目前四個大方向，實際上研究比較火熱的主要還是集中在電化學儲能這邊，電化學儲能應用在前面介紹的比較多了，在發電、輸配電、用電側這幾方面都有比較多的應用模式，我就不展開了。前面兩年儲能這方面主要還是單機或者小容量，更多的是釋放性的一些項目，比如一些廠家做一些示范性工程，然后研究院、國家電網都會一些研究，容量規模都比較小，尤其是今年河南這一邊百兆瓦以上的電場應運而生，在PCS方面要做比較多的突破。

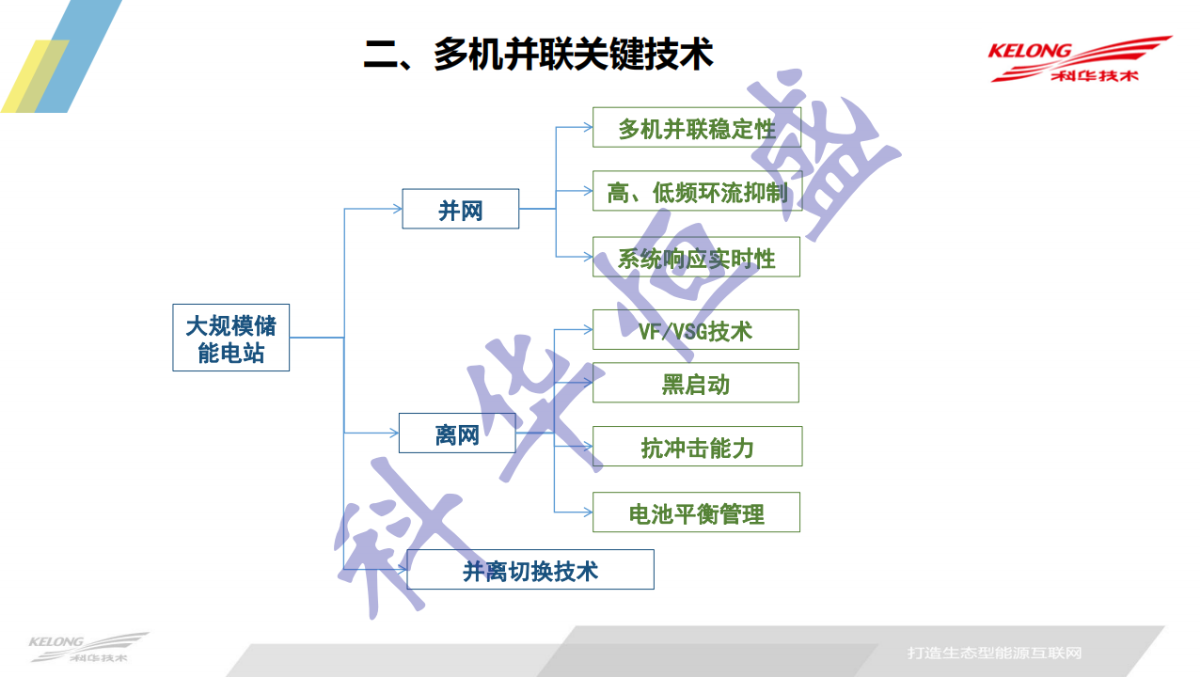

下面介紹一下并機技術?？迫A主要從三個方面介紹這一塊。并網方面，科華主要有三個點，對電網的大規模應用會比較突出的一個點，就是多機并聯的穩定性，還有高、低頻環流，還有系統響應性，離網功能的話也是它很重要的一個功能，主要是VF/VSG技術的探討，還有離網的黑啟動，還有抗沖擊能力、電池平衡管理。
針對并機的這種穩定性，我覺得這個命題非常關鍵，因?yàn)閷?duì)這種百兆瓦級的并機系統，一個系統的穩定性是非常關鍵的，尤其之前光伏可能接了雙分類的變壓器，體現不出這種太大的問題，目前儲能是變壓器容量的突破，或者是儲能在低壓側并聯的臺數往往比較多，現在目前業內大家都在宣稱8臺或者10幾臺的容量，做這項技術的話，首先要考慮它的穩定性，這塊穩定性怎么來研究呢？通過PCS本身的拓?fù)?，我們通過分析它的系統并聯的臨界點，或多或少會有一個節點，這個節點就變成一個不穩定因素在里面。怎么保證呢？有兩個措施：第一個就是輸出濾波器有源阻尼設計，第二個就是在軟件控制上對電網正反饋進行處理。

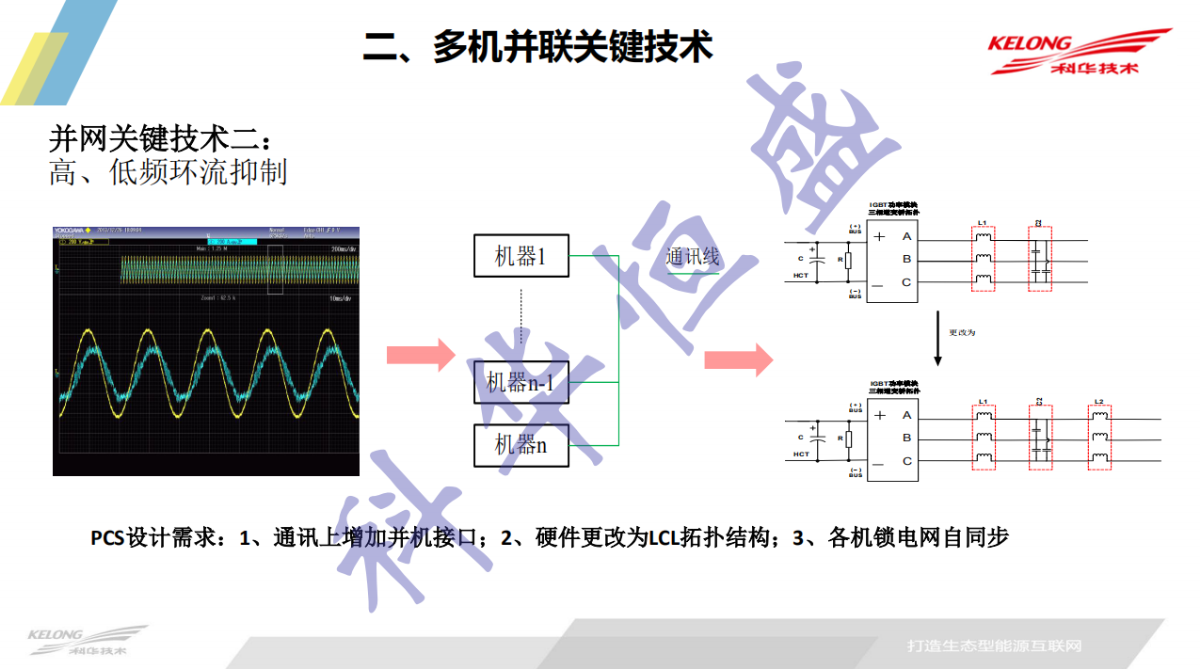

第二個主要是針對高、低頻環流抑制，高頻環流必須要PCS本身具備抑制能力，高頻主要是體現在輸出電流，正常的輸出電流是很剛性的，它的THD應該是比較小，但是如果出現了高頻環流的話，這張圖片是以上我們應用上的一些圖片，很多廠家或多或少都會存在這個問題，當然后面都要處理的，這是之前的一個經驗，PCS在這邊應用的話，我覺得應該借鑒之前失敗的案例。第一個方法就是要做載波同步，第二個方法就是在拓?fù)渖厦嬉鯨CL，第三個方法就是各機鎖電網自同步，實現多機并聯。無論在并網或者離網下，這樣的話既省掉并機線的故障點，同時又降低了成本。并聯的臺數越多，環流越大，損害的是PCS本身的濾波電流，濾波電流肯定是扛不住穩波電流的，會使PCS壽命的降低。
在并網系統這么一個儲能系統里面它實時的響應能力，河南、浙江這邊兩套系統都有提到這個響應能力，響應能力對于我們PCS這么一個系統應該怎么做？我覺得PCS這邊的通信，從接收到指令到響應輸出要求是100毫秒，我覺得這一塊還可以突破，100毫秒對這么一個電站來說的話，看上去比較小，但是對它整個電站是時間比較長的，它會在通信電路上的一個時間耗費比較長，PCS這一塊尤其是響應能力還有充放電的轉換時間要做比較大的突破，而且有能力做到這種突破。并網的一些技術，以上講的常規的都比較成熟了，因?yàn)榍皫啄旯夥x變器已經應用比較成熟，也不再多講。
關于離網，儲能更多的是并網，也有可能是離網，離網時下比較流行的兩種控制方法，一是V/F控制，二是VSG控制，V/F輸出的電源和頻率是很穩定的，對用戶的設備是比較好，VSG有什么優點呢？主要在于它不需要并機線，它的特性跟電網的接入會比較友好。兩種技術都有人在用，而且效果應該都還可以。

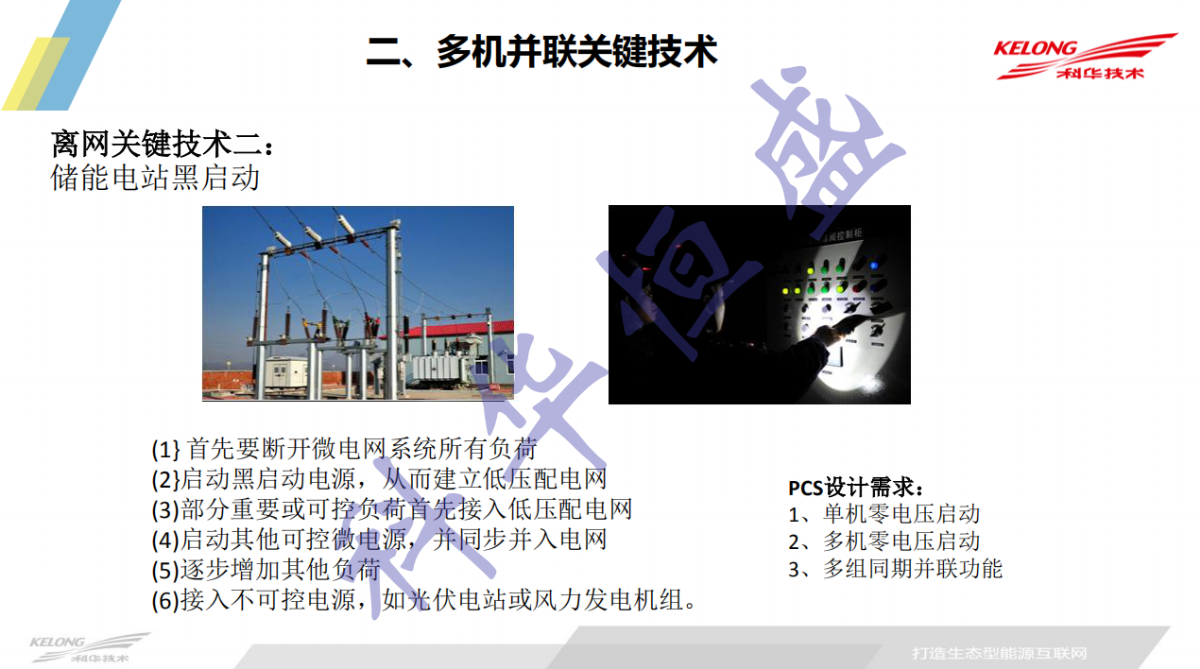

離網的黑啟動，在我們電力系統上面非常的關鍵，一旦電網停電了，整個系統就起不來了，儲能是不是可以起到有益的作用，這一點我覺得可以，它起到什么作用，就具備我們單機設備的零電壓?jiǎn)?dòng)，還有整個儲能系統分布在好幾個單元，多個單元會同時啟動，同時啟動完了以后要有同期并聯的功能，所以這兩三點是我們PCS或者多機并聯系統上面要具備的功能，才能實現一個大規模的黑啟動。
抗沖擊能力，跟上面的黑啟動有點類似，如果在以往運行的情況下，我們突然投入一個變壓器或者接入一個比較大的沖擊性故障，這種情況下它的電流是非常大的，那我們傳統的并網離變器抗沖擊能力是非常弱的，很多廠家因?yàn)榍懊孀隽瞬⒙?lián)離變器才做的儲能變流器，他對這一塊分析不夠，科華本身就是做逆變器的，對這一塊研究比較多，對抗沖擊能力這一塊，在儲能應用上這一塊的特點會非常好。尤其是短路的時候，我們看短路能力也是非常強的，就是短路2、3秒，這種是可以扛過去，扛過去之后負荷或者短路卸掉的話可以自動恢復。
電池SOC均衡控制的話，這一塊無論是并網還是離網，它的電池總會有不一致，容量也會有不一致，充放電也不會不一致，這樣會導致電池的容量隨著時間的變化它會慢慢的變化，慢慢的減小或者慢慢增大，就形成不一致，不一致的效果就導致有些PCS的就不在了，你要調度它，它出不來，或者它已經滿了，這樣有一個點就很關鍵，就是電池的均衡管理，并網和離網下都要有這個功能。
接下來是一個并離網的控制技術，并離網切的技術難點在哪里？有一個點很重要，就是PCS和能量管理器之間的通信電路要速度非常快，我們是在微秒級的速度可以實現它們的快速切換，同時同步的切換，由并網切到離網。這邊是一個實驗的波形，并網切到離網是無縫切換的。
下面分享一下我們實驗室的一些情況。我們?cè)诠究偛繌B門建了一個儲能電站，分為三層的控制，這個系統平時也有在運行，可以實現不同功率段100、150、250等隨便并，各自通過變壓器并在一起，這套系統已經在我們那邊穩定運行超過一年以上，也可以并網也可以離網，園區停電的時候，這套系統可以作為應急供電使用。
分享一下大概的情況，我們實驗室這邊由于平臺受限制，做了10臺，理論上可以做到30、40臺，甚至更多都沒有問題，10臺就是左邊這個波形，它的電壓電流波形效果非常好，右邊是帶有500千瓦的變壓器，沖擊電流達到4000A，我們可以達到電壓微微動一下下，波形還是穩定增長的。又模擬PCS的加入和退出，熱切入和熱切出的實驗，還有那種比較惡劣的RCD負載，還有短路的波形，我們會通過限流抑制對PCS造成的危害。

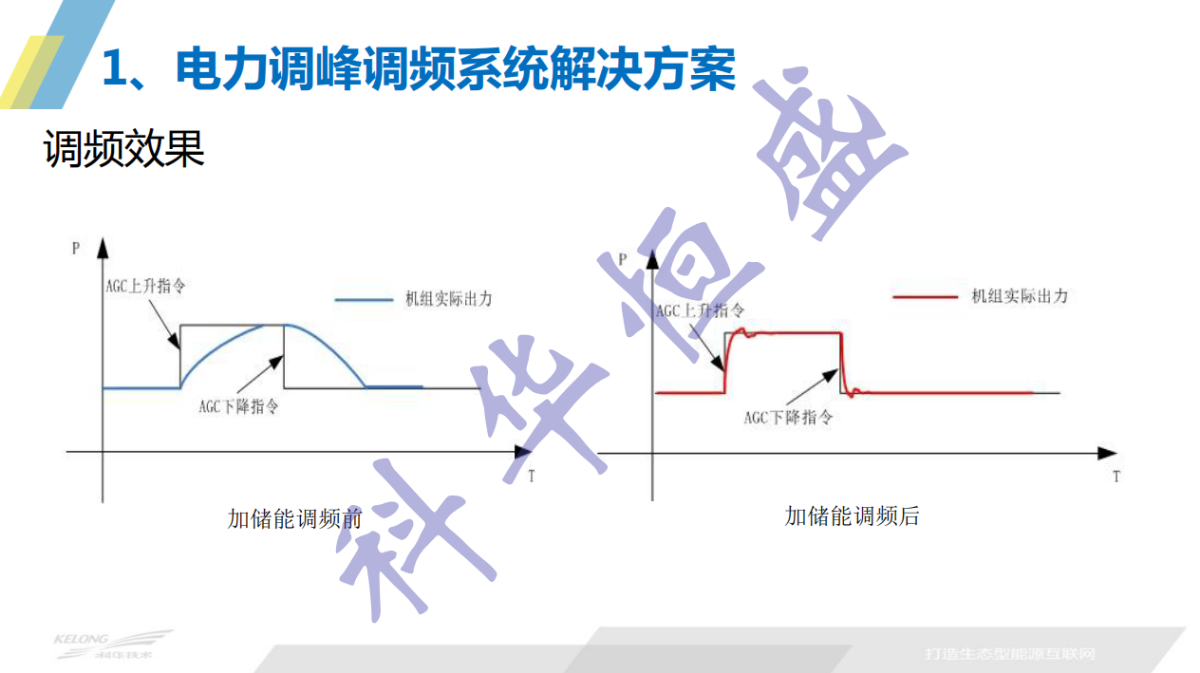

最后介紹一下我們并機的專利技術，并機在我們公司是比較早已經具備這個能力，而且是國內首家具備這種能力的公司，在2004年的時候，我們創始人就已經申請這么一個專利并聯技術，所以我們?cè)趦?chǔ)能并聯系統上的一個優勢還是比較突出的。接下來簡單介紹一下應用方案和案例，這是調峰調頻的解決方案，主要是補償原有的一個發電機組的控制、相應速度慢的問題，由前面的藍色通過加入儲能后變成后面紅色的這么一個波形。還有計劃性的解決方案也可以儲能系統，平滑或者再利用光伏新能源的能量。這是用戶側的儲能解決方案，這套系統可以實現并網，也可以實現離網，也可以實現并離網切換。
我們?cè)趦?chǔ)能電站上面也做了一些系統，也跟大家分享一下。這個是最新的一個鈉鋰子電池的應用案例，這邊是跟福州大學一起做的研究性項目，海外的一個項目，然后海外北美那邊的一個大規模儲能的應用項目，然后梯次電池的應用項目，跟一些廠家合作的一些項目，風電上的應用，然后電池廠家的一些合作項目，還有跟電科院的合作，還有海外的一些項目。
謝謝大家！
（本文內容未經演講人本人審核）
