中國儲能網訊：自特斯拉（Tesla）電動汽車面世以來，其動力電池系統PACK技術已經經歷了三代不斷的更新與提升，這三代電池系統技術分別對應的車型為：
第1代電池系統PACK技術： Roadester
第2代電池系統PACK技術： Model S/X
第3代電池系統PACK技術： Model 3
雖然Model3尚沒有上市，但最近Model S P100D電池包更多信息的披露，為我們逐步揭開了TESLA的第三代電池技術神秘。
電芯層面：

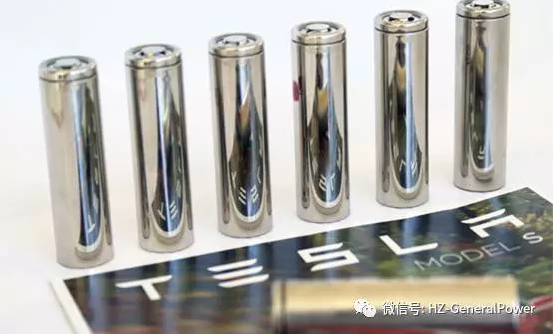

從已曝光出的信息和圖片來看，100D仍然采用圓柱電芯18650，這點與第一代和第二代產品相同，而Model3將采用21700型圓柱電芯。
模組與PACK層面：
與Roadster的第1代電池系統不同，Model S與Model3的電池系統均是“滑板式”，但在PACK布置和模組的設計會有很大不同。這點可以從Model S P100D的電池系統設計窺探一二。P100D(100度電)與P90D(90度電)的電池系統外形、尺寸完全一樣，這就意味著Tesla要在同樣的尺寸空間內要多裝進去10度電，同時還要能保證安全與可靠性。在電芯選定的情況下，此時，就需要在模組和PACK技術層面做進一步的突破。

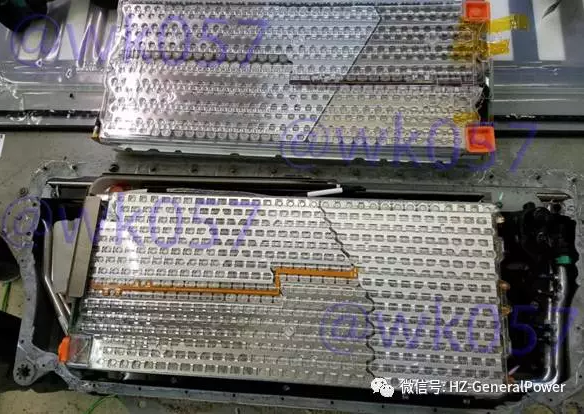

總的思路就是每個模組中裝入更多的電芯，對比P90D/85電池模組(上)與P100D電池模組(下)
P90D共由16個模組構成，每個模組有444個電芯，74并，6串，共計7104個電芯;而100D同樣由16個模組構成，但每個模組有516個電芯，86并，6串，共計8256個電芯。P100D保持整個電池包的電壓不變，每個模組并入更多的電芯，提高了過流能力。P90D的最大電流為1520A，P100D為1760A。這種模組級別的重新設計對Tesla Model3至關重要，P100D的電池系統正是對第三代電池系統技術最好的前期驗證。
Musk曾多次強調這種模組和系統層面集成技術的重要性，很多人會將電芯與電池技術混為一談，二者實則有很大的不同，尤其是當你要處理成千上萬顆電芯時，模組和PACK級別的技術復雜性將變得很有挑戰性。電芯可以視為是單純的化學問題，而模組和PACK層面則更多的是機械、電氣和軟硬件問題。
“People often think that a battery and a battery pack is the same thing, but the technical complexity once you get to do a large number of cells in a pack is very much on the module/pack level. You can think of the cell level as being a chemical engineering problem and the module/pack level as being a mechanical, electrical and software engineering problem.”
對于一定外形和體積的電池包，要想提升電量，通常有兩種方案：一是提升單個電芯的能量密度，這正是Model S P85 到P90 Tesla所采用的方案(約提升了6%，電芯能量密度大概也是5%-6%/年);二是PACK層面的重新設計，這是P90D到P100D升級時，Tesla的思路。
根據已有的信息分析，P85的實際電量在81.5度左右，可用電量為77.5左右，P90D的實際電量在85.8度左右，可用為81.8度左右，而P100D的實際電量在102.4度左右，可用電量為98.4度左右。即通過模組與PACK系統層面的技術優化，同樣體積的電池包，電量提升了20%左右(有報道表示，PACK的重量?jī)H增加了4%，P90D的電池重量大概為544kg)。
熱管理系統：

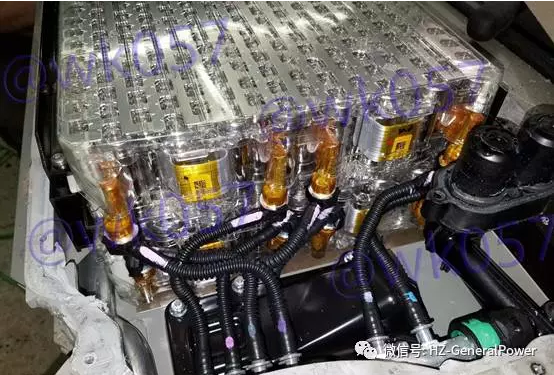

目前來看，P100D之所以能夠“擠進”更多的電芯，很大一部分是得益于冷卻系統的重新設計。冷卻系統的重新設計要保證兩個基本點：(1)騰出更多的空間;(3)保證冷卻效果。P100D的冷卻系統如下圖：
P85與P100D的冷卻系統示意圖對比如下：

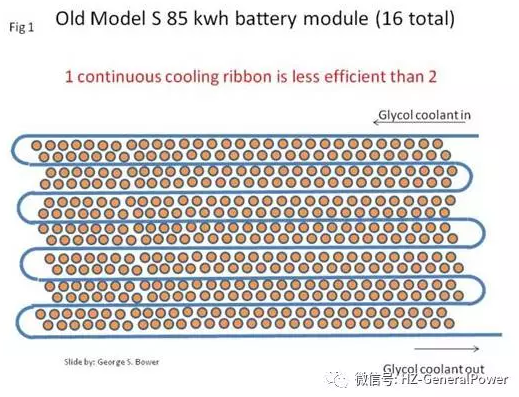

P85冷卻系統

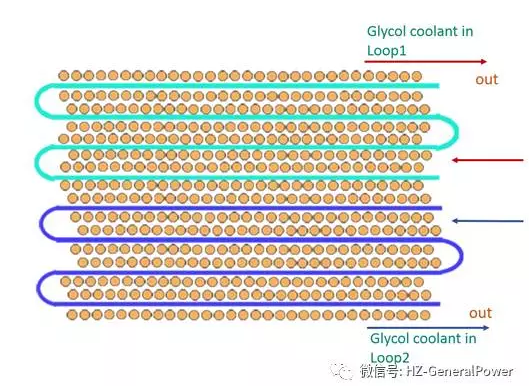

P100D冷卻系統方案1：

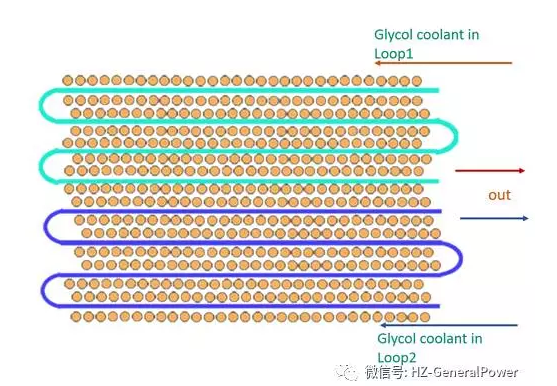

P100D冷卻系統方案2：
這里推測，通過由兩路冷卻通道替換原來的一路冷卻通道，大幅提高冷卻效果，同時管道變細變薄，進而釋放出更多的空間。
