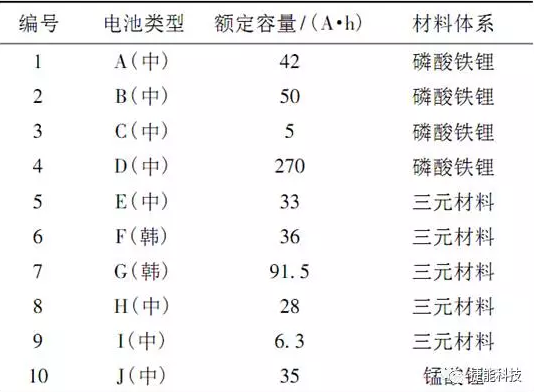

中國儲能網訊：依據GB/T31484GB/T31485GB/T31486檢測標準，分別選取國內外不同材料不同封裝形式(軟包方形硬殼和圓柱形卷繞)的電池樣品進行對標分析，其中包括比較成熟的國內4款磷酸鐵鋰蓄電池3款三元材料電池和1款錳酸鋰材料電池，以及2款日韓系三元材料電池，如下表所示試驗對象均為電池模塊
能量密度對比

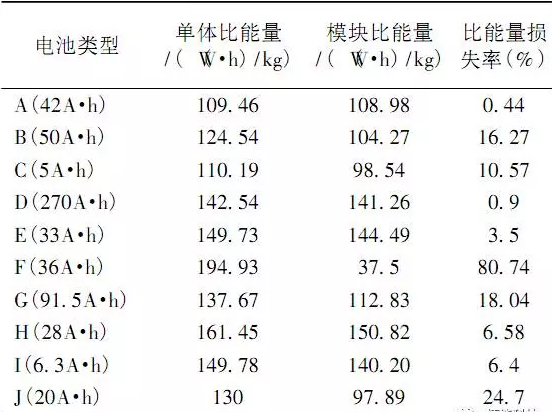

電池樣品的能量密度對比如下表所示可以看出，對標測試的磷酸鐵鋰電池單體能量密度在109～143(Wh)/kg之間三元及錳酸鋰電池能量密度在130～195(Wh)/kg之間，F(xiàn)型36Ah軟包裝三元電池能量密度最高達到194.93(Wh)/kg，J型35Ah錳酸鋰電池接近130(Wh)/kg總的來說，三元材料電池能量密度高于磷酸鐵鋰電池，國內最好的磷酸鐵鋰能量密度可以達到143(Wh)/kg。
組成模組后，由于連接件及固定支架的原因，能量密度均有所下降，比能量損失率見上表。其中F型36Ah軟包裝三元電池模組能量密度損失最大，主要原因是含有散熱裝置和外殼，且出于模組安全性考量設計的金屬外殼材質較厚;A42Ah方形硬殼磷酸鐵鋰電池和E型33Ah方形硬殼三元電池組成模塊后能量密度損失最小，主要是未包含模塊外殼，無固定裝置，僅增加了連接片的重量動力電池模塊和系統能量密度，是電動車能否在未來市場媲美傳統燃油汽車的關鍵未來動力電池模塊及電池系統輕量化設計，是提高電動汽車?yán)m(xù)航里程的關鍵技術。
低溫性能比較

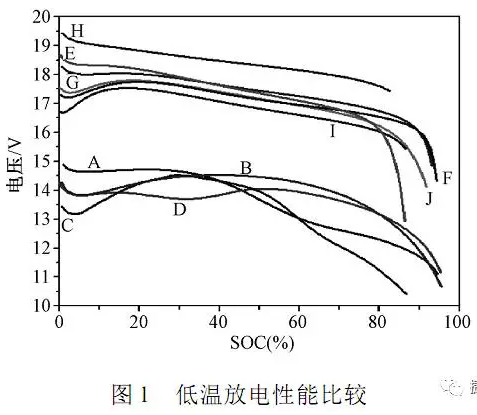

汽車用動力電池的低溫性能是制約冬季電動車使用效率的瓶頸動力電池的低溫性能主要受電解液正負極材料等因素的影響在低溫環境下，電解液部分溶劑凝固，造成電子遷移困難，電導率降低;離子在電解液中受阻很大，離子遷移緩慢，導致動力電池充放電效率降低電池樣品的-20℃低溫放電性能比較如下圖所示可以看出，磷酸鐵鋰電池在-20℃放電曲線差異較大，可以表征為低溫下磷酸鐵鋰電池內阻不同D型270Ah方形硬殼磷酸鐵鋰電池放電初始?jí)航底钚?，低溫性能最好三元材料電池的低溫放電曲線趨勢一致，低溫放電性能總體要好于磷酸鐵鋰材料電池由于不同的低溫放電深度各有不同，故H型28Ah軟包裝三元電池的放電曲線稍短三元材料電池中I型6.3Ah圓柱形卷繞三元電池低溫下內阻最大，電壓平臺低，低溫性能最差。
高溫性能對比

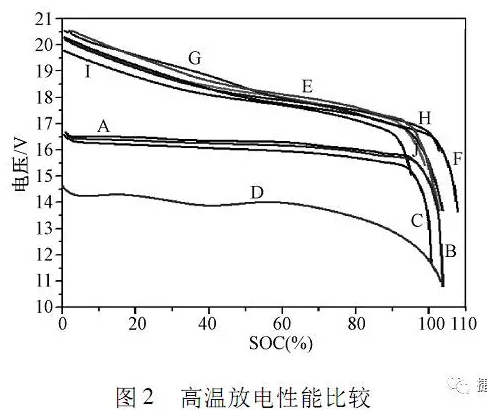

高溫情況下，電池內部離子移動速度增大，濃差極化和電化學極化減輕，極化內阻減小，電池內部化學反應熱增大，過分高溫會使隔膜發生收縮，電解液發生副反應，造成電池壽命穩定性降低GB/T31486要求電池在室溫下充滿電，55℃高溫下儲存5h后評價動力電池的放電容量電池樣品的高溫放電性能比較如圖2所示
可以看出，磷酸鐵鋰和三元材料電池在高溫下放電容量均是初始容量的100%以上在溫度高于室溫情況下，電池內部熱傳導率增大，電解液活性增強，內部極化內阻減小，55℃放電容量?jī)?yōu)于室溫放電容量。
充放電倍率特性對比

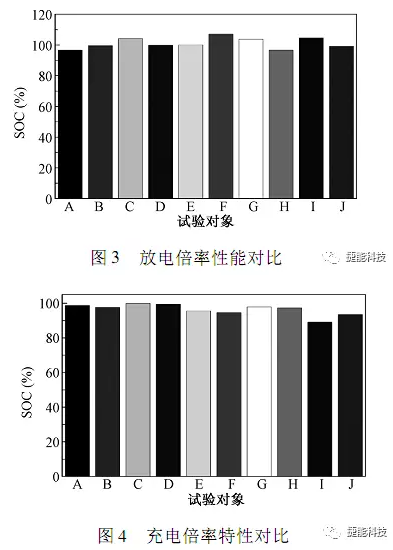

GB/T31486以動力電池在3C電流強度放電來考核其放電倍率;以2C電流強度充電，且充電時長控制在30min內，來考核電池的充電倍率特性。放電倍率特性對比如圖3所示；充電倍率特性對比如圖4所示。
由圖3可以看出，磷酸鐵鋰和三元材料電池的倍率放電容量均在96.7%以上，其中B型50Ah方形硬殼磷酸鐵鋰電池以8C放電電流放電，放電容量是初始容量的99.6%按照GB/T31486的要求，動力電池充放電倍率檢測只進行一次倍率評價，而高倍率循環對電池壽命的影響還需進一步測試目前，GB/T標準未對倍率循環后的能量衰減做出要求，無法量化考核大電流沖擊對電池循環壽命的影響，這一點還有待完善圖4中磷酸鐵鋰和三元材料電池的充電倍率性能均高于國標要求的初始能量的80%以上在選型的10個樣品中，磷酸鐵鋰電池的充電倍率特性要優于三元材料電池鋰離子電池的充放電倍率特性決定了可以以多大的速度將能量存儲在電池里;或者以多大的速度將能量從電池中釋放出來倍率指標是電池能否作為車用能源系統的關鍵鋰離子電池的充放電倍率性能，與鋰離子在正負極電解液以及它們?cè)诮缑娴倪w移能力和電池內部散熱速率有關。因此，想要提高和改善充放電倍率特性，要從鋰離子遷移速率和散熱速率兩方面著手，主要方法有:（1）提高正負極鋰離子擴散能力;（2）提高電解質離子電導率;（3）降低電池內阻;（4）電池內部熱場均衡。
存儲性能對比

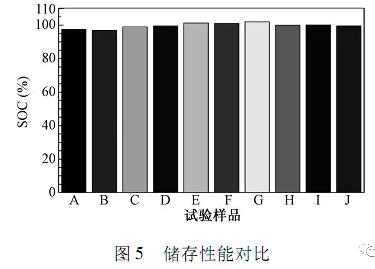

GB/T31486要求動力電池模塊充滿電，室溫下以1C放電30min后，在45±2℃下儲存28天，評價電池的容量恢復能力電池樣品儲存性能對比如圖5所示
可以看出，經過28天的儲存后，大部分電池容量恢復率在97%以上，部分磷酸鐵鋰電池和三元電池的恢復率高于電池初始容量。
小結
目前國外以三元材料動力電池為主，國內磷酸鐵鋰和三元材料動力電池均有成熟產品對標測試研究表明，雖然三元材料能量密度優于磷酸鐵鋰材料，但國內較好的磷酸鐵鋰電池的能量密度也能達到143(Wh)/kg;在低溫特性方面，磷酸鐵鋰材料電池的低溫性能要劣于三元材料電池，充電倍率特性要優于三元材料電池;但是，動力電池由單體組成模塊后，能量密度損失較大;GB/T標準缺少高倍率循環對電池容量衰減的考核，這一點還需要進一步完善。
由捷能科技摘自：《電動汽車用動力電池對比測試分析》，佟蕾
