中國(guó)儲(chǔ)能網(wǎng)訊：近年來，納米多孔金屬有機(jī)骨架化合物(MOF)，在氣體吸附和分離、多相催化、傳感器和微反應(yīng)器等方面展現(xiàn)出較好的應(yīng)用前景。中國(guó)科學(xué)院長(zhǎng)春應(yīng)用化學(xué)研究所稀土資源利用國(guó)家重點(diǎn)實(shí)驗(yàn)室輕金屬與電池材料組，合成了一系列過渡金屬氧化物及其復(fù)合材料，該類材料具有高的放電比容量和良好的循環(huán)穩(wěn)定性，在MOF模板合成鋰離子電池負(fù)極材料方面取得了系列研究進(jìn)展。
研究人員發(fā)現(xiàn)，采用共沉淀技術(shù)可以有效地將金屬陽(yáng)離子吸附到具有優(yōu)良導(dǎo)電性的碲納米線表面，加入有機(jī)配體溶液后，配體與碲納米線表面的金屬離子配位形成MOF晶核，晶核生長(zhǎng)成為MOF晶體，最終將碲納米線原位嵌入到MOF中。經(jīng)過熱處理后，可制備出具有等級(jí)多孔結(jié)構(gòu)的多金屬氧化物納米復(fù)合材料(如圖)。
該類納米復(fù)合材料在0.01-3.0V電壓范圍，以100mAg-1電流密度充放電100次后，比容量穩(wěn)定在956mAhg-1以上；當(dāng)充放電流密度為2000mAg-1時(shí)，比容量仍高達(dá)307mAhg-1，顯示出優(yōu)良的電化學(xué)儲(chǔ)能特性。
相關(guān)研究結(jié)果發(fā)表在Adv.Funct.Mater.,2017,27,1604941-1604947；ACSEnergyLett.,2017,2,1564-1570；Chem.Eur.J.,2016,22,1467-1474；ACSNano,2015,9,1592-1599；Nanoscale,2014,6,5509-5515和J.Mater.Chem.A,2014,2,8048-8053等學(xué)術(shù)期刊上。該系列研究工作得到國(guó)家自然科學(xué)基金委的項(xiàng)目資助。

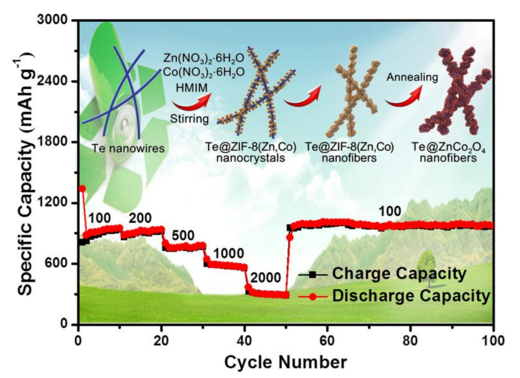

圖：Te@ZnCo2O4制備過程及電化學(xué)性能
