今天來說說匯流排常用的焊接方案。
下面來按照軟包，方形，圓柱來介紹。
先說軟包吧。

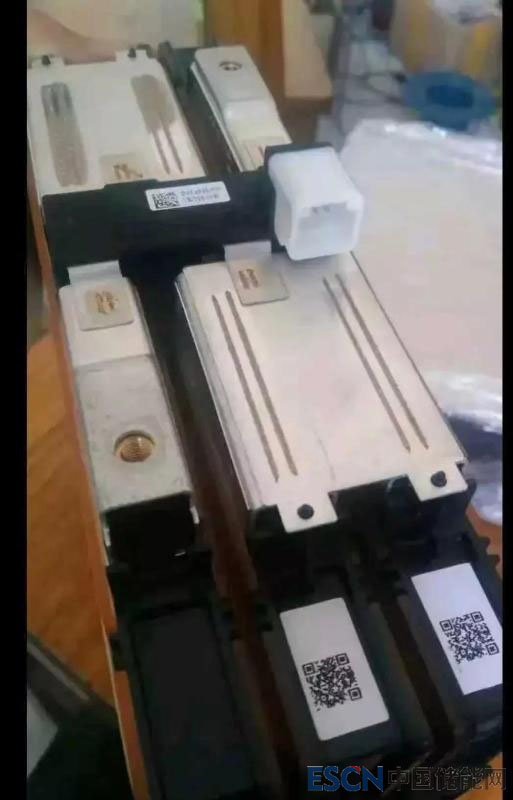

波峰焊實物模組

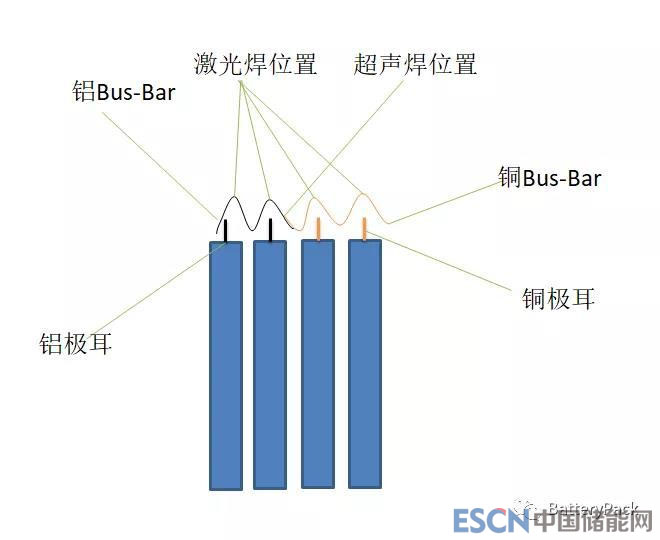

先說第一種吧，波峰焊方案，本質上是超聲焊和激光焊結合，原理圖如下：
波峰焊解雇示意圖
匯流排是由銅薄板和鋁薄板通過超聲焊結合而成，加工成類正弦波形狀，卡在電芯極耳處，銅匯流排處對應的是負極極耳，鋁匯流排處對應的是正極極耳，然后通過激光焊連接。
評價：這種連接結構很省體積，可以提高模組的體積利用率，但是生產過程比較容易產生虛焊，且難檢測。

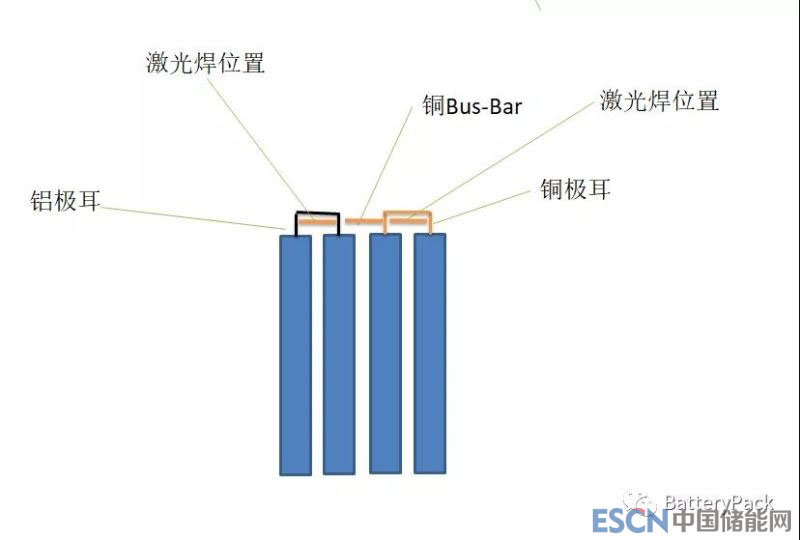

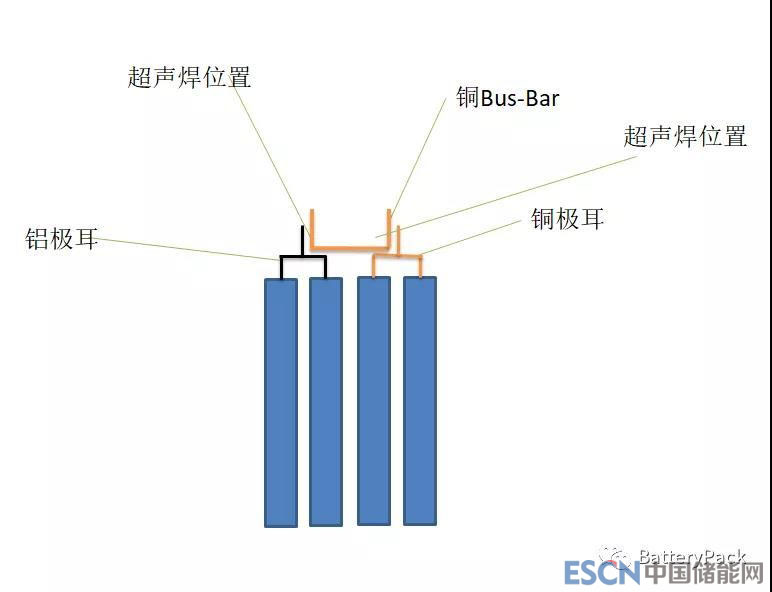

第二種超聲焊方案。結構原理示意圖如下：
上圖展示的兩并的方案，這種方案好處是焊接簡單，但是需要占用較多空間，模組的體積成組效率會較低。

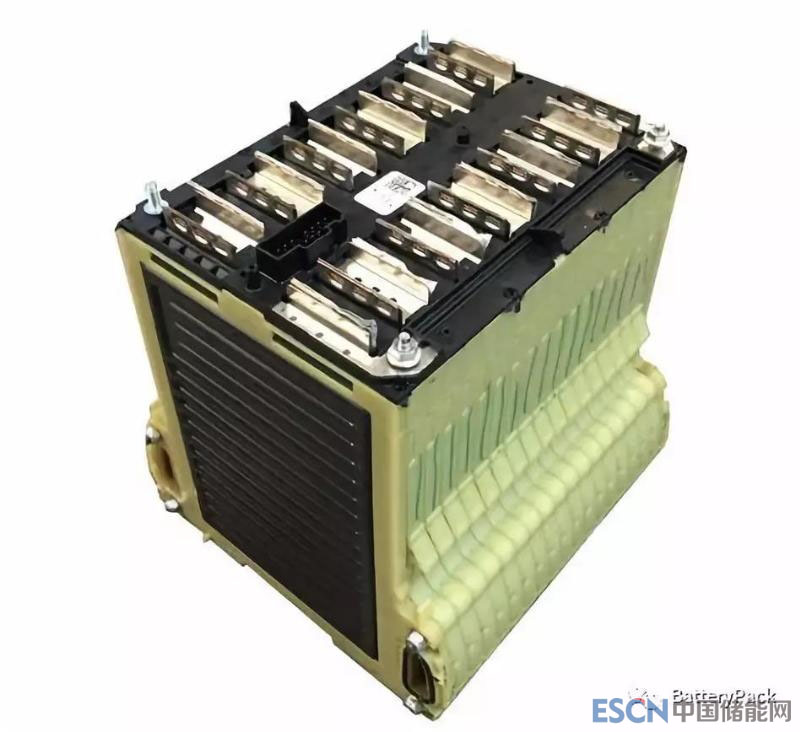

激光焊（1）

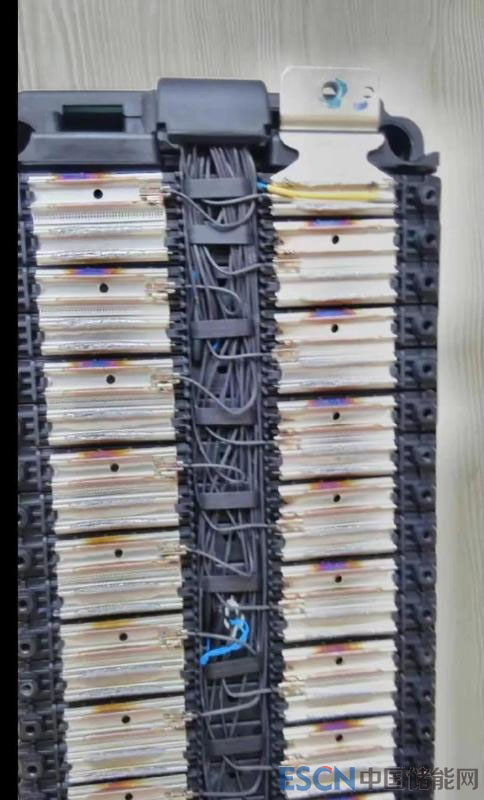

激光焊（2）

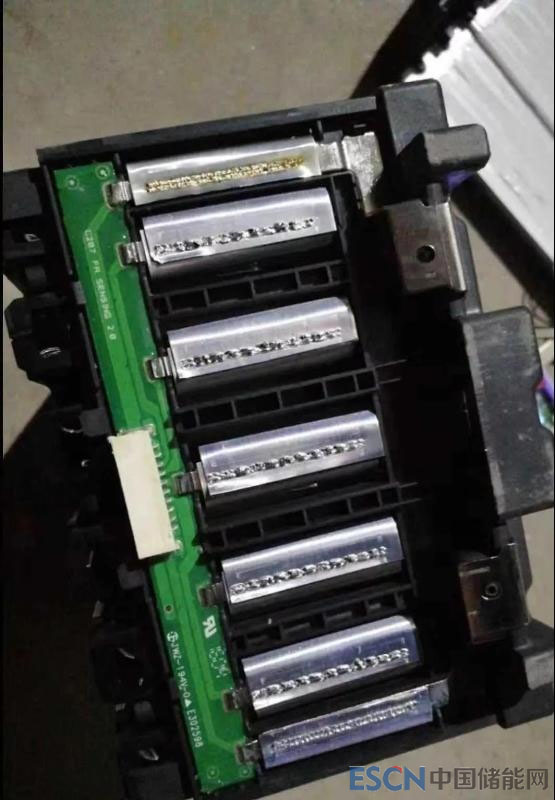

激光焊接（3）

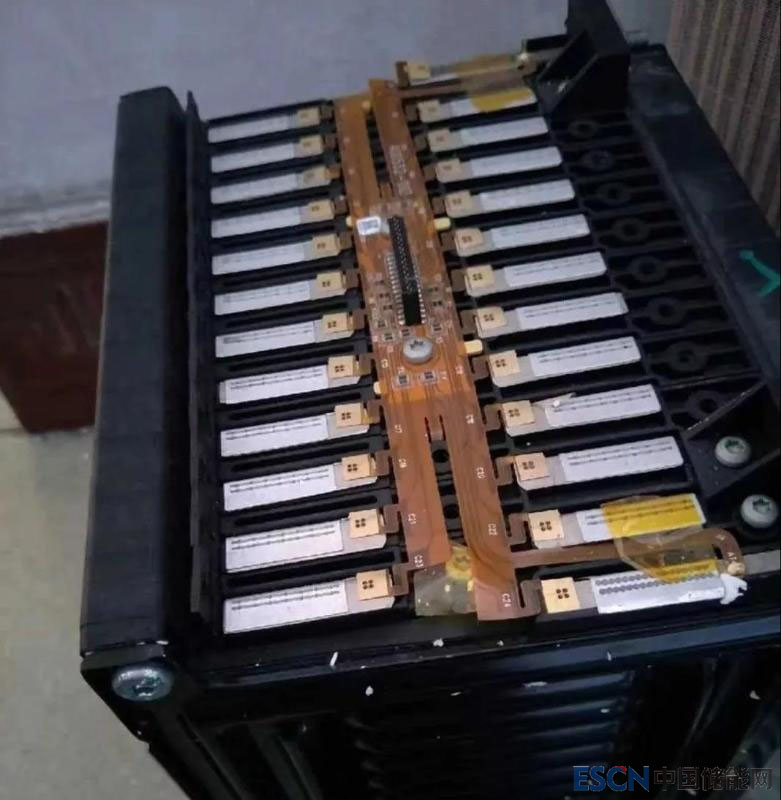

第三種是激光焊接，目前這種方案是應用最廣泛的，但是結構上稍有不同，具體結構見下圖：
一種是回流排在下，極耳在上，通過焊穿極耳來和底部匯流排連接，另一種是極耳在下，匯流排在上，通過焊穿匯流排來和極耳連接。這兩種結構都需要解決的一個難題是異種金屬激光焊接。這種焊接方式成組效率也很高，生產速度快。隨著異種材料激光焊接的成熟，越來越多的廠家采用這種焊接方案。
明天接著說方殼和圓柱電池模組。
