中國儲能網訊：4月24-26日，由中國化學與物理電源行業協會儲能應用分會主辦的第九屆中國國際儲能大會在浙江省杭州市洲際酒店召開。在4月25日上午的“微電網與儲能”專場，ABB（中國）有限公司電氣產品業務部配電業務行業高級工程師 廖漢華在會上分享了主題報告《數字技術譜寫儲能未來》，以下為演講實錄：
廖漢華：各位來賓，大家上午好！今天我在這里給大家主要講解ABB Ability數字技術在儲能行業的解決方案。我是來自于ABB電氣事業部配電業務行業技術支持團隊的廖漢華。今天的演講主要從四個方面來講解，第一部分是因?yàn)樵谀茉搭I(lǐng)域，數字技術在飛速的發展，比如說現在的AI技術，還有IOT，國家電網正在提倡的泛在電力物流網，還有5G技術正在進入商用階級，第二部分為ABB電氣事業部在儲能行業的主要解決方案，第三部分是一些典型參考項目，第四部分是全生命周期的互聯互通服務介紹。
儲能在整個能源利用方面有很大的需求，從發電、輸電、配電和用電各個環節，我們看一下儲能需求主要有八個方面。根據中國儲能網的數據資料，預計2020年中國儲能規模將達42GW。ABB集團，大家印象中可能是一家電力及自動化技術的全球領導企業，現在已經轉型為全球數字領域的領軍企業，有四個業務部門，分別為電氣事業部、工業自動化事業部、運動控制事業部、機器人及離散自動化事業部，這四個部門依托統一的集團Ability數字平臺。ABB跟微軟公司合作開發IOT。

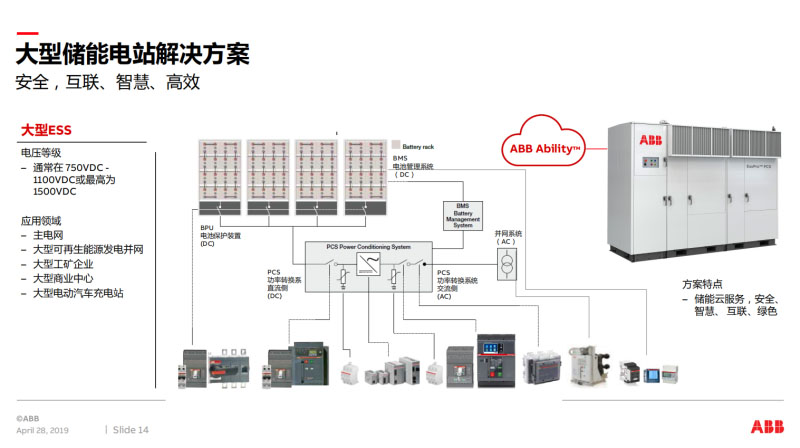

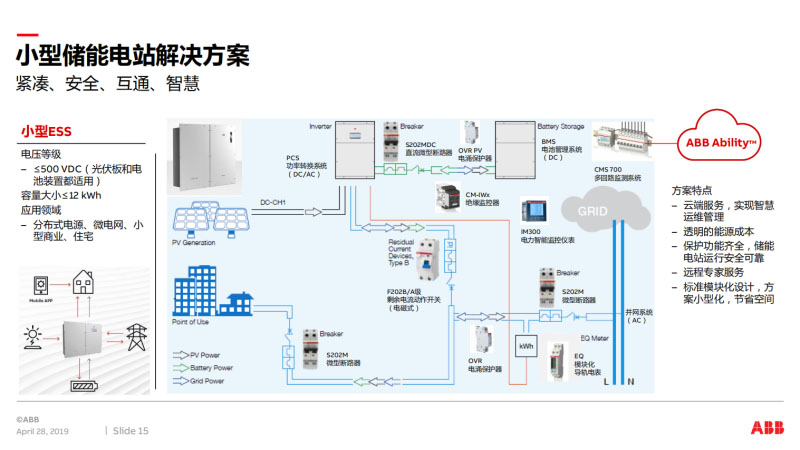

這是ABB電氣事業部在儲能行業的一些主要的應用方案，第一個方案是儲能數字化解決方案，還有四個方案，大型儲能電站方案，小型儲能電站方案，儲能電能質量解決方案，儲能防雷接地方案，總共有五個解決方案。這是在儲能電站的一個整體方案構架，在現場主要是各種智慧設備和智能傳感器，這里主要列舉了iUniGear、、iVD4、MNS Digital、Emax2、Tmax XT、Ekip Up、EM300等。我們在數字配電、能效管理，還有就是整個儲能電站的資產管理管理，以前舊的或者現在新建的儲能電站有數字化升級需求的。第三部分就是運用層，在ABB Ability系統里開發的各種儲能應用。
ABB儲能數字配電方案，可以應用在儲能電站PCS的直流側與交流側，在并網側有中低壓數字配電解決方案。我們看一下iUnigear中壓數字配電解決方案，是ABB的原裝柜，在對中壓真空斷路器的特性監測包括它的合分閘線圈和電機儲能，柜體關鍵點的溫升監控，程序化的控制，我們的底盤車也可以實現電動操作，而且可以在柜體加裝視頻監控設備，可以實現看得見的安全。通過數據采集監測，運用儲能大數據和云平臺，可以對iUnigear進行綜合評估，包括溫升評估、機械特性評估和綜合能耗分析， ABB是電力和自動化技術的一百多年的老字號，可以為儲能電站進行科學建模，還有全球?qū)嶋H項目的工程經驗，能耗的優化管理，日常的運維，還有自動程序的控制，給出一些儲能電站定制化的運維建議，可以通過專業人員的智能移動終端實現隨時隨地的移動控制。

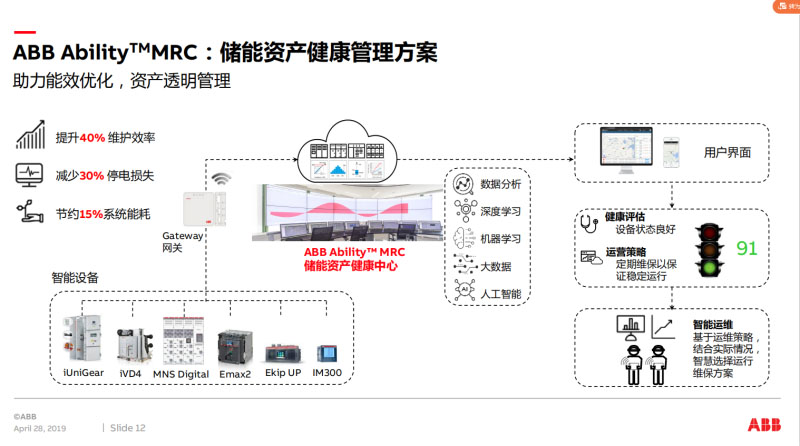

中壓真空斷路器一般沒有什么保護功能，ABB在高安全可靠的VD4中植入了一些數字化技術，iVD4在開關觸臂中嵌入了無線傳輸?shù)臏囟缺O(jiān)測傳感器，還有對合分線圈和電動儲能的監測，電動的底盤車，柜體內部可視化。通過MDC4可以連接到ABB Ability云平臺，通過這些數據分析診斷，還有可以像社交網絡那樣非常簡單地推送有關信息。MNS digital低壓數字化開關柜也是ABB的原裝柜，MNS digital數字化技術主要體現在柜體溫升監測，在抽屜里面做了一個一體化的溫升監控模塊，饋電和電動機回路有一個管理模塊，模塊可以按需擴展，通信采用環路結構實現冗余系統，保證通信更加安全可靠，通信速度更快，是傳統通信網絡的數百倍，超大的傳輸數據量，可對開關柜運行狀態進行大數據分析?？梢酝ㄟ^智能移動終端下載APP進行參數在線設置，可以與其它智能控制系統連接，也可以通過ABB Ability上我們的配電云平臺。4月17日在杭州紹興參加2019中國自動化產業年會， ABB EDCS獲得了年度最具價值解決方案獎，實現“配電室入口袋”，通過智能移動終端可以了解和掌控你的整個儲能系統。Ekip COM HUB可以植入到Emax2，脫扣器要配液晶屏的那種，Emax2要配置通信模塊，Ekip Up是用于儲能數字化升級改造的，這個也要帶通信口。Emax需配置通信模塊和電壓模塊，Tmax也是要帶通訊模塊，并且要配電子式脫扣器。S200通過配置CMS700可以上配電云平臺?？蛻魧?duì)儲能電站全生命周期的資產管理也有一定的需求，ABB MRC儲能資產健康管理方案，通過智能化的現場設備和各類傳感器，ABB MRC資產健康管理中心已建立各種數據模型，對監測數據進行深度分析，結合大數據，進行自主學習，可以實現儲能資產智慧管理。Ekip UP是儲能數字化升級方案，如果是現在建設的或者以前老的儲能設備，我們怎樣升級，有Ekip Up就非常簡單，不占空間，不用淘汰老設備，并且可以兼容第三方設備。這是大型儲能電站解決方案，ABB北京一家工廠可以生產整套的儲能設備，也可以由儲能設備生產商進行配套集成，在PCS直流側有直流專用Emax DC、Tmax DC、S200MDC，還有ABB光伏專用的電氣產品。這是小型儲能電站解決方案，核心配套電氣產品有S200、F200、CMS700、OVR等。在儲能電能質量方面，ABB今年有新的產品，多功能模塊化PQactiF 有源濾波器和 PQflexC 混合補償用有源無功方案，模塊化設計，可以16 個模塊組合，允許混合使用，響應時間短，可選開環或閉環控制。在儲能電站防雷接地方面，ABB Furse綜合雷電防護解決方案具有優良的導電性和熱穩定性，耐腐蝕，使用壽命長，后續維護成本低，接地電阻低，熱熔焊方式，省時省力，無虛焊點，連接更可靠。
幾年來，我們EDCS在全國已有三十多個工程項目落地。這是ABB在國內儲能行業的主要參考項目，還有ABB Ability全生命周期的互聯互通售后服務，快速響應，整個生命周期管理，儲能績效的提升，實現智慧高效運營。謝謝大家，我的演講到此結束，謝謝！
