中國儲能網訊：4月24-26日，由中國化學與物理電源行業協會儲能應用分會主辦的第九屆中國國際儲能大會在浙江省杭州市洲際酒店召開。在4月25日上午的“儲能電站與技術應用（二）專場”，南京南瑞繼保電氣研究院柔性輸電研究所副所長/研究員級高級工程師劉為群在會上分享了主題報告《大容量?jī)?chǔ)能系統的控制技術研究》，以下為演講實錄：
劉為群：大家好！儲能系統大家都比較熟悉。今天關注的基本上是在電化學儲能這一類。儲能系統的作用，我們可以看到在發輸配用各環節都能發揮作用。電源側，用儲能平抑新能源發電的功率波動，從而減少棄光棄風，輔助電廠調頻也有很多應用案例；在電網側，比如說輔助調峰；在負荷側，進行削峰填谷。電網側還有調頻調壓、緊急控制、黑啟動等高級作用，這方面的應用案例還比較少，這一塊可以共同探討。
換一個維度來看儲能的作用，對于電網測應用，在不同的時間尺度上，儲能能夠發揮不同的作用。在短時毫秒到秒級，儲能參與一次調頻和調壓，還能參與暫態緊急控制；中短時間秒到分鐘級別，儲能可以參與二次調頻調壓；長時間就用來作為電網的調節優化。電源側和負荷側的作用就不詳細講了。儲能的現狀：2018年也參加了這個會議，前面講的很多問題，也分析了原因。2019年以后，我們的形式有很多改善。比如現在的項目多起來了，原來商業項目不多，現在多起來了且實施很快。政策的主動性、積極性非常高。國網南網專門對儲能發文了。但還有問題，就是儲能的收益模式，并沒有明朗。怎么獲得經濟效益不清楚，儲能還沒有電價政策。投資主動性、積極性也沒有看到。這都是問題。原因簡單分析一下，儲能的作用被認識，但是儲能控制的重要性仍然認識不到位?，F(xiàn)在還局限在削峰填谷，儲能實際上對電網有重大的調節作用，這一點我認為我們的認識還不到位，要去增加認識。儲能作用即使被認可，但是價值實現較難。如何充分發揮儲能價值的研究是不夠的。最后，儲能系統的成本，也是比較高，成本控制還有一段路程要走。

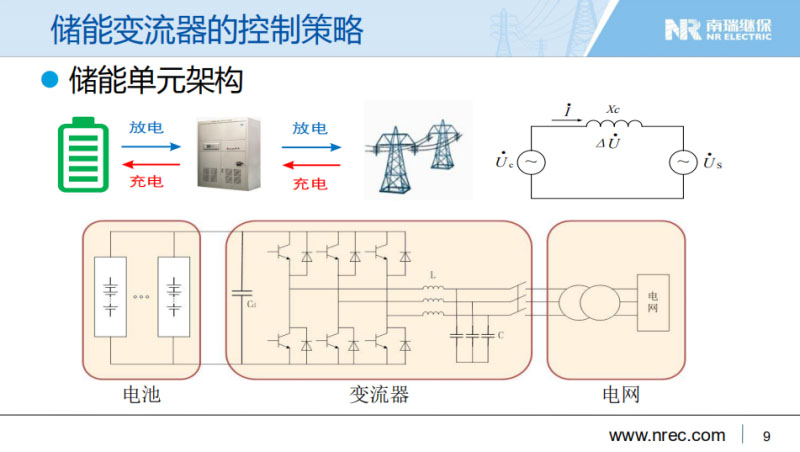

第二部分，介紹一下儲能有這么多好處，沒有實現，但是有很多工作可以做。從技術方面還有哪些工作可以做呢？?jī)?chǔ)能變流器首先有自身的控制策略，儲能有整個系統的控制模式。先看看儲能變流器本身有哪些控制策略。第一個是儲能單元架構，大家都很清楚。這可以等效于右上角的模型，它跟電網之間通過連接阻抗聯系在一起。儲能系統與電網交換的有功和無功功率見表達式，這個表達式里面電網的電壓幅值Us，儲能作為電源的幅值是Uc，兩個電壓相量的夾角δ，也稱為功角。通過調節變流器輸出的Uc和δ值，可以實現變流器輸出的有功和無功雙向可控，它在四象限可以運行，調節性能非常優秀，充分發揮儲能的調節性能。具體如何實現這樣的調節？右下角的圖，Uc是怎么來的，Uc是控制出來的。變流器在PWM載波控制下，其輸出幅值及與系統電壓的相位是由控制系統調節計算得到的調制波決定的。請看控制框圖，最左邊Xd*是某一個被控目標值的給定值，Xd是被控目標的測量值，當閉環控制系統達到穩定平衡的時候，Xd*就等于Xd，同樣的另外一個維度，Xq*就等于Xq。假如把目標值設定成有功功率和無功功率，那么控制系統穩定時，儲能系統輸出的有功功率就會等于有功功率給定值，無功功率也等于無功功率的給定值，這時的控制就稱為PQ模式。當Xd和Xq分別為頻率和電壓時，這時的控制就稱為VF模式這是變流器的一種控制策略。
另外一種，我們把PCS輸出外特性控制成為同步電機的外特性，那么這樣的控制模式就是虛擬同步機模式，這里面的模型比較復雜。我們?cè)谧兞髌鞯某Ｒ?guī)控制環之外，再加上電壓控制外環，使得其呈現電壓源外特性，并實現電壓無功下垂特性；在功角輸入支路上增加慣性環節、頻率有功關系曲線，使得變流器輸出電壓在擾動后按照一定的慣性搖擺并接近新的平衡工況、同時實現頻率有功下垂特性。

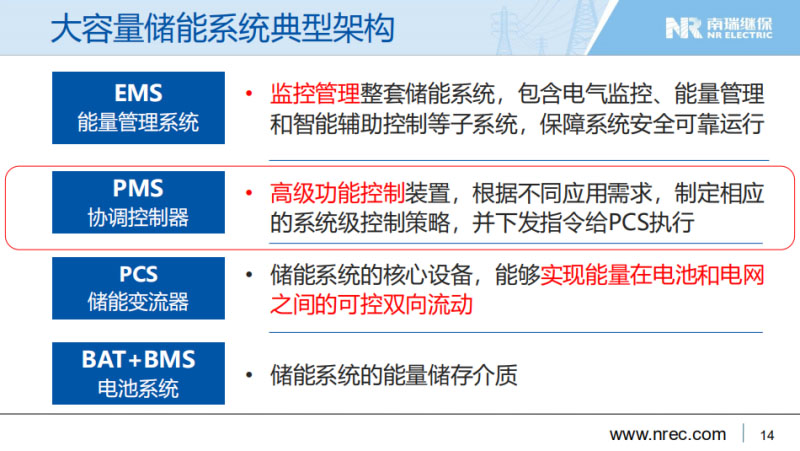

有了變流器控制策略以后，把它用到大容量?jī)?chǔ)能系統里面，儲能系統有哪些控制模式呢？第一，以一次調頻一次調壓模式運行是可以的。還有二次調頻二次調壓，就是PQ模式。離網的時候可以恒頻恒壓，還有可以PQ模式。作為一個儲能系統，頂層是EMS加PMS，功能強大，系統就很好。大容量?jī)?chǔ)能系統比如100MW系統，按目前的一個PCS功率500KW考慮，就要兩百臺的PCS。并網運行如果參與電網的調節，需要大家行為一致，才能對系統做最好的貢獻，但要求200臺PCS行為一致是不可能的，個體存在的微小偏差，在動態過程中相互作用，可能會放大并對最終結果產生較大影響，甚至不能達到系統控制的要求。我們的解決方案是在PCS之上增加一個控制設備，叫PMS協調控制器。協調控制器可以根據需要配置多臺，形成中間控制層，這就構成了一個EMS+PMS+PCS的三層次控制管理架構。有什么好處呢？高級控制功能可以放在中間層來做，根據不同應用要求可以定制系統控制策略。中間層根據高級應用策略進行控制計算，計算結果出來之后平均分給各個PCS執行。這樣PCS的輸出一致性就會非常好，不會有很多偏差，總的控制效果就會很好。
下面看看儲能系統的控制技術。并網有哪些控制功能，第一個功能就是一次調頻調壓。有三種情況，分別是（1）PCS設備的一次調頻調壓，（2）系統整體的一次調頻調壓，（3）虛擬同步發電機。這里僅就調頻進行展開。PCS一次調頻：各個PCS按照頻率-有功下垂曲線運行。一個系統頻率就對應一個P，這個P就是我的目標值，按照這個目標值來閉環控制。當系統有功有波動，比如一個大容量的負荷失去了，整個系統電源有功功率是盈余的，這樣系統頻率就會上升。系統頻率由F1上升，每個參與一次調頻的電源都根據下垂特性曲線把自己的有功下調一些，當系統頻率上升到F2時，在這條曲線上對應的有功功率下降到P2，整個系統電源和負荷的有功功率達到新的平衡，系統頻率就會穩定F2上運行。PCS參與一次調頻，PCS數量比較小是可以的。如果PCS很多的時候，因各個PCS性能參數存在差異，會影響一次調頻的總體效果。這里就采用第二種方案，系統整體一次調頻，設置一個協調控制器，按下垂特性獲得整個PCS群的有功無功指令。再把這個指令分配給下面的各個PCS。下面的PCS就按PQ模式來運行。這種方式適用PCS數量多，系統容量大的場合。協調控制器的計算結果要快速下發下去，延時不能多，否則一次調頻的效果會打折扣。第三個方式，所有PCS都按虛擬同步機的模式運行，設置頻率-有功功率的下垂外特性，每個PCS都會主動參與頻率調節，當然也存在著多PCS情況下的輸出外特性差異，相互作用，影響調節結果的情況。
第二個功能，儲能參與二次調頻調壓。一次調頻調壓結束以后，假設F2的頻率仍然過高，不符合電能質量要求，整個系統就要進行二次調整：把電源的有功出力再降一些。方法就是把所有參與二次調頻的電源下垂特性曲線下移，。在頻率不變的情況下，輸出有功由P2變成P3。大家都降低了有功以后，整個系統在頻率F2的工況下有功是不足的。整個系統的頻率就會下降，向50HZ靠近。下降的時候，所有源都會沿著曲線2回調一點。最后有功會到P4點。這樣，頻率就下來了。再一個就是PQ模式和調峰模式，不詳細講了
第三個功能，除了一次調頻二次調頻以外，儲能有這么好的可控性，能夠參與電網的緊急控制。電網運行的任何時候，電源和負荷的功率是平衡的，當電力系統發生事故平衡打破時，將會由穩定控制系統動作建立新的平衡，措施有切機、切負荷。穩定系統會根據事故后的電網狀態計算出穩定方案，切除一定數量的機組或負荷。有了儲能系統之后，儲能系統的快速調節能力，可以以調代切，先于切機或切負荷動作，盡可能減少切機切負荷量。儲能調節性能非?？?，響應時間短，執行效果優于同等容量的切機或切負荷。減少切機或切負荷以后，系統恢復能力比切機切負荷方案要強。實現邏輯是協調控制器接受穩控制子站的控制命令，分解控制目標，快速下發給各PCS。參與緊急控制的系統架構是：上面是穩控系統主站、穩控子站，下面是儲能站，包括上層的協調控制裝置、下層的PCS。最終PCS快速接受指令，快速執行達成目標。并網儲能系統的這些功能如果用得好，對電網調節會非常好的作用。這是一個案例，印度國家電網儲能系統。儲能系統參與調頻和調壓，參與削峰填谷。

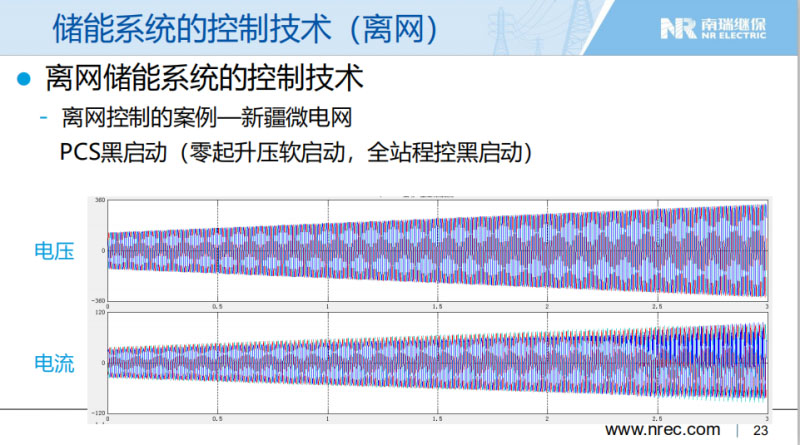

離網方面，儲能系統作用更大。在離網模式下，整個系統慣量比較小，常常用虛擬同步機模式運行，也可以V/F模式運行。離網儲能系統的控制，實現離網系統多VSG并聯穩定運行的技術。我們提出一些自有的技術，比如說自校正的轉子運動方程優化控制等。下面不詳細講。離網儲能系統也有一個案例，新疆微電網。我們實現32臺PCS虛擬同步機模式并聯，作為主電源支撐整個微電網的電壓和頻率穩定。左邊是監控，中間是現場照片。儲能變流器承受變壓器直接沖擊，系統電壓、頻率平穩過渡。整個系統黑了以后，實現自動邏輯的PCS黑啟動。
最后總結一下，儲能的技術優勢就是調節控制速度快，系統響應快。這里有幾個數據：PCS滿充與滿放之間轉換時間小于30ms，超過任何常規電源的調節速度。第二，一個儲能站對功率控制響應的時間小于60ms，超過任何常規電廠的調節速度。還有一個儲能站對穩控系統的響應時間小于100ms，超過任何電源和負荷控制速度。這是非常好的優勢。它有什么樣的作用呢？在并網系統中可以作為快速調節電源，是電網暫態時的快速調節和穩定控制的優秀工具。第二主動參與電網的頻率和電壓調節，提高電網電能質量。第三作為PQ源，進行削峰填谷。離網系統中，作為頻率和電壓穩定電源，自動進行電網的功率平衡和穩定控制。作為黑啟動主電源，提升黑啟動的速度和成功率。第三，作為PQ源，參與電網功率平衡調節。
最后，儲能發展的技術關鍵是控制策略先進，控制性能優，控制器可靠性高。還有一個就是電池效率高，壽命長，可靠性高。我的匯報就這么多，感謝大家的關心關注，謝謝！
