中國儲能網訊：不加油、不充電、不排放尾氣，唯一排放的廢物是純凈水！會有這樣的車存在嗎？答案是肯定的！豐田Mirai就是這樣一輛車。那么這一切都是如何實現的呢？
豐田正式發售了燃料電池汽車Mirai（譯名：未來），直接與純電動車進行競爭。“燃料電池”這四個字想必大家或多或少都聽說過，因?yàn)檫@是全世界科學家研究了數十年的技術，始終沒有取得重大的技術突破，至少是沒有誰能夠拿得出成本適合消費級市場的成熟技術。
而在不到一年前，豐田就放出豪言說已經在燃料電池領域取得了技術突破，可以使車用燃料電池的成本從100萬美元降到5萬美元，降幅高達95%！不到一年，豐田便用Mirai兌現了豪言。雖然目前Mirai的價格約合38萬人民幣，但要知道這是首次投放市場的量產燃料電池車。
宇宙黑科技的由來
豐田Mirai的結構與傳統的汽油車或者純電動車都不一樣，如果硬要找出一個類似的結構，可能豐田最暢銷的普銳斯跟Mirai會有著一點點相似的結構吧。

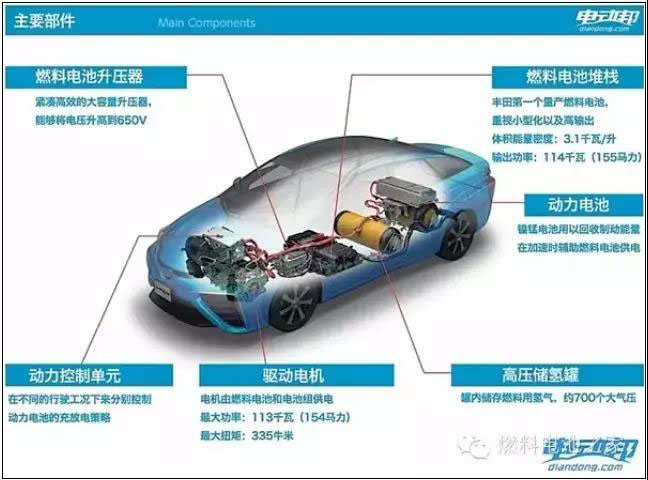

Mirai的動力系統被稱作TFSC（Toyota FC Stack），即豐田燃料電池堆棧，是以燃料電池堆棧為核心組件的混合動力系統。TFSC沒有傳統的汽油發動機，也沒有變速器，發動機艙內部是電動機和電動機的控制單元。

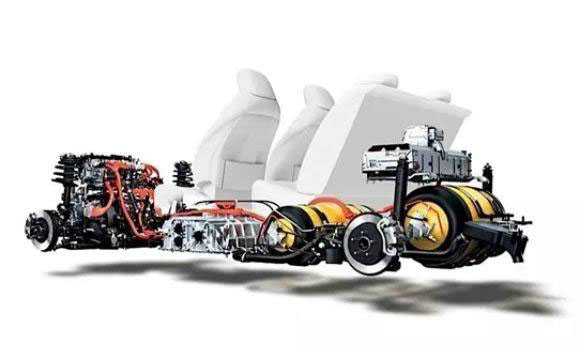

在駕駛艙底部布置著的燃料電池堆棧是整套系統的核心，本文也將著重點筆墨來對其做出解析。在車身后橋部分放置著一個鎳氫動力電池組和前后兩個高壓儲氫罐，沒錯，沒有油箱和大面積的鋰離子電池，Mirai唯一需要消耗的“燃料”就是氫氣，不用加油也不用充電，加滿5公斤氫氣就可以連續跑上650公里！
而為什么要在題目中說燃料電池是“宇宙黑科技”呢？那是因?yàn)闅湓厥怯钪嬷凶钬S富的成分，氫元素在地球上儲量也是最豐富的，而氫氣在燃料電池中跟空氣中的氧氣結合，排出的唯一“廢物”是純凈水！所以氫燃料電池一直被認為是“外星科技”，是最適合宇宙空間站或者宇宙探測器使用的備用能源之一。
燃料電池工作原理

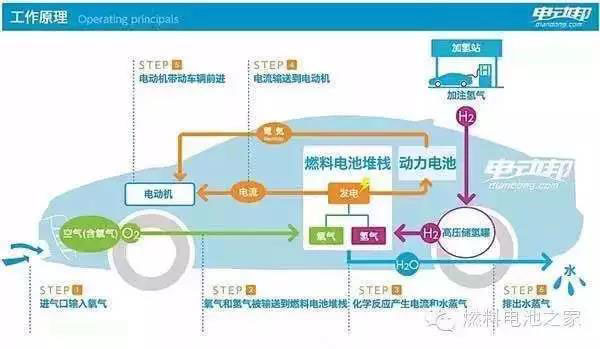

雖然燃料電池名字里面有“燃料”字樣，同時氫氣也能夠跟氧氣在一起劇烈燃燒，但在燃料電池卻不是利用燃燒來獲取能量，而是利用氫氣跟氧氣化學反應過程中的電荷轉移來形成電流的，這一過程最關鍵的技術就是利用特殊的“電解質薄膜”將氫氣拆分，整個過程可以理解成蚊子無法穿過紗窗，但是更小的灰塵卻可以……電解質薄膜也是燃料電池領域最難被攻克的技術壁壘。
因?yàn)闅浞肿芋w積小，可以透過薄膜的微小孔洞游離到對面去，但是在穿越孔洞的過程中，電子被從分子上剝離，只留下帶正電的氫質子通過，氫質子被吸引到薄膜另一側的電極與氧分子結合。電解質薄膜兩側的電極板將氫氣拆分成氫離子（正電）和電子、將氧氣拆分成氧離子（負電）和電子，電子在電極板之間形成電流，兩個氫離子和一個氧離子結合成為純水，是反應的廢物。所以本質來講，整個運行過程就是發電過程。因此Mirai是純電動車，燃料電池堆棧代替的就是厚重且充電效率低下的鋰離子電池組。

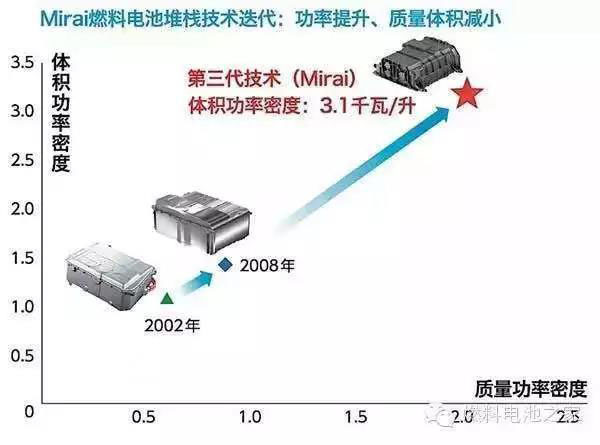

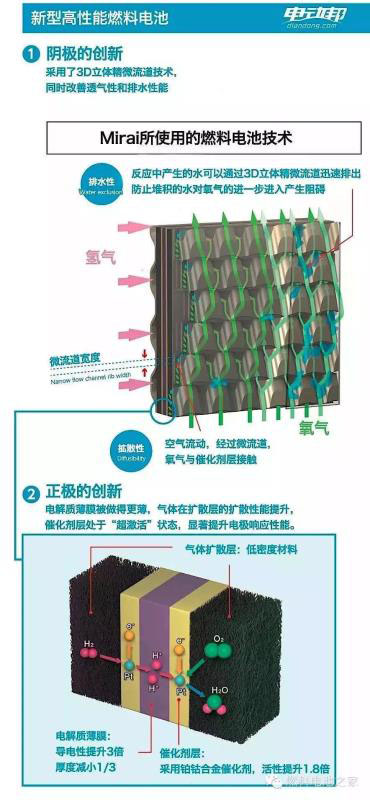

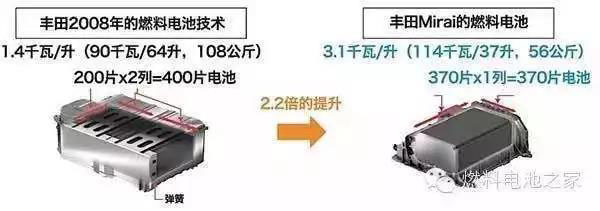

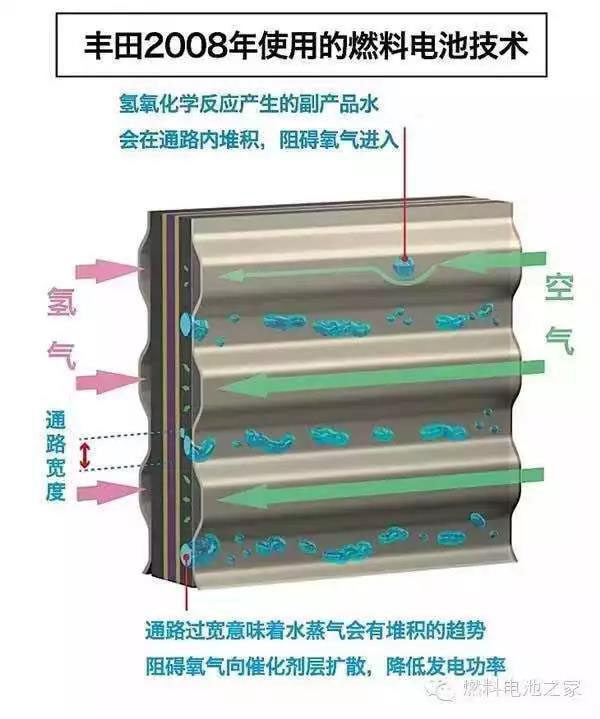

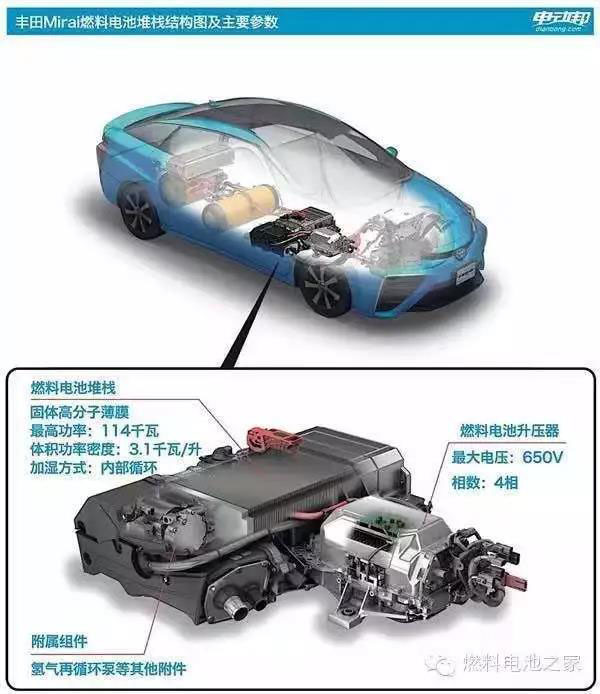

豐田Mirai搭載的燃料電池堆棧是由370片薄片燃料電池組成的，因此被稱為“堆棧”，一共可以輸出114千瓦的發電功率。此前我們也分析了大眾集團的燃料電池技術，結構基本類似。豐田的燃料電池堆棧經歷了十幾年的技術優化，形成了自己的特色結構，比如3D立體微流道技術，通過更好地排出副產物水，讓更多空氣流入，有效改善了發電效率。所以整個堆棧的發電效率達到了世界先進水平，達到了3.1千瓦/升，比2008年豐田的技術整整提升了2.2倍。
由于燃料電池堆棧中每片電池發電的電壓大約在0.6V-0.8V之間，整體也不會超過300V電壓，所以為了更好驅動電動機，還需要安裝一個升壓器，將電壓提升到650V。
700個大氣壓下儲存氫氣

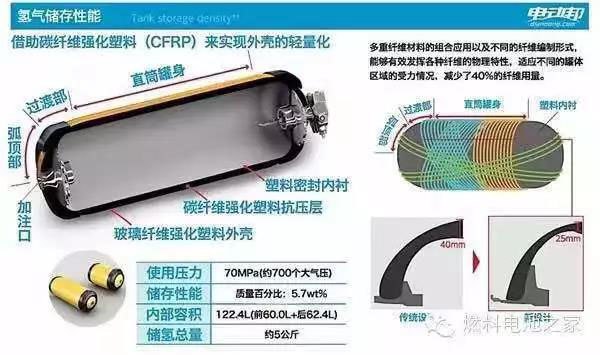

了解氫氣物理特性的人都清楚，氫氣跟汽油不同，常溫下氫氣是氣體，密度非常低并且非常難液化，常溫下更是無法液化，所以氫氣要安全儲藏和運輸并不容易。所以氫氣無法像汽油那樣直接注入普通油箱里。豐田設計了一大一小兩個儲氫罐，通過高壓的方式盡可能多充入一些氫氣。以目前的主流儲存技術，豐田選用了700Mpa也就是700個大氣壓的高壓儲氣罐，類似我們常見的“煤氣罐”，只不過罐體更厚重。兩個儲氫罐一共的容量是122.4升，采用700個大氣壓儲存，也只能容納約5公斤的氫氣。所以實際上燃料的重量并不大，反而儲氫罐特別笨重。
為了在承受700個大氣壓的前提下仍舊保持行駛安全性，我們可都不希望坐在兩個炸彈上面開車吧？所以儲氫罐被設計成四層結構，鋁合金的罐體內部襯有塑料內膽，外面包裹一層碳纖維強化塑料的保護層，保護層外側再增加一層玻璃纖維材料的減震保護層，并且每一層的纖維紋路都根據所處罐身位置不同而做了額外的優化，使纖維順著壓力分布的方向，提升保護層的效果。
燃料電池堆棧+鎳氫電池混合動力
直接驅動Mirai車輪的電動機功率是113千瓦，峰值扭矩335牛米，基本相當于一輛2.0升自然吸氣家轎的動力水平。除了燃料電池堆棧發電之外，Mirai后軸上方布置的1.6千瓦時的鎳氫電池組也有著非常重要的作用——?jiǎng)恿﹄姵?儲能電池。這個電池組基本上跟凱美瑞混動的電池完全一樣，在整車負載低的時候可以單獨用它供電帶動車輛前進，與此同時燃料電池堆棧發出來的電可以給電池充電，用鎳氫電池充當一個“緩存”；
當車輛有更大的動力需求的時候，鎳氫電池組很快就會耗光，所以這時候燃料電池堆棧就直接向電動機輸電，跟鎳氫電池組實現雙重供電來滿足需求；當車輛減速行駛的時候，電動機轉化為發電機來回收動能，電量直接輸送到鎳氫電池組內儲存起來。
