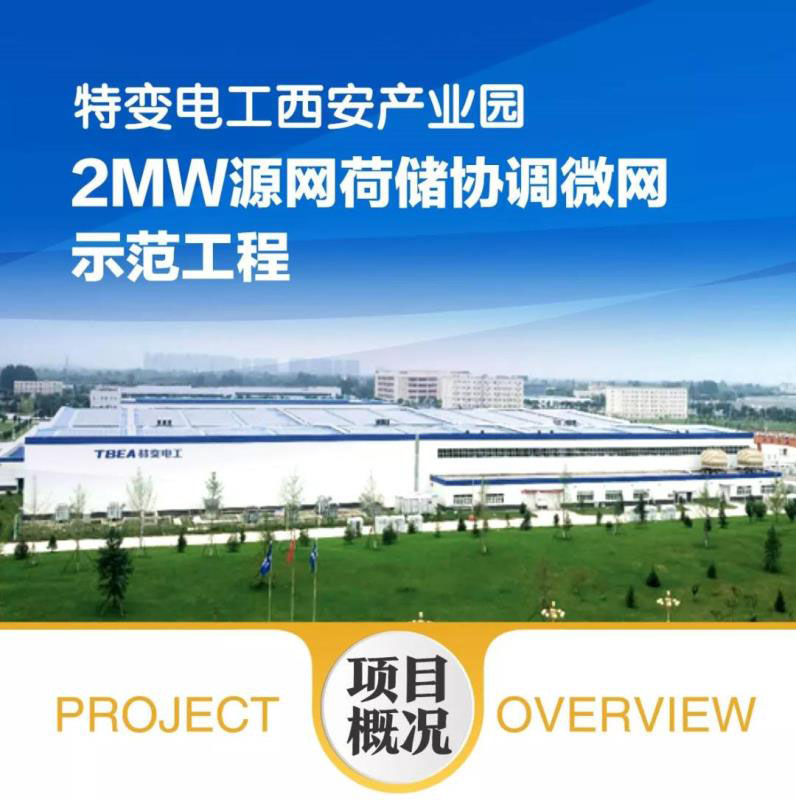

中國儲能網訊：特變電工西安產業園2MW源網荷儲協調微網示范工程，依托于國家高技術研究發展計劃（863計劃）“光伏微電網雙向變流器研制及關鍵技術研究”項目，建設商業化運營的光儲充電站。其中光伏組件配置2.14MWp，儲能配置1MW/1MWh磷酸鐵鋰電池，同時配備有960kW電動汽車充電樁。該示范項目首次在工業園區微網中引入基于兩部制電價的需求響應技術及經濟優化調度算法，可實現“基礎電費+電度電費”雙重降費，通過構建光儲充微網系統，搭配“智慧大腦”能量管理系統，協調控制源網荷儲，智能優化調度園區用能，致力于為工業園區提供高可靠、低成本供電服務。
分布于園區生產、辦公、宿舍樓等建筑屋面，采用多晶硅組件安裝總裝機容量2.14MW，光伏逆變器采用4臺公司自主研發的500kW集中式逆變器，該逆變器具備電網接入性好，穩定性強等特點，逆變器轉換效率高達98.7%。

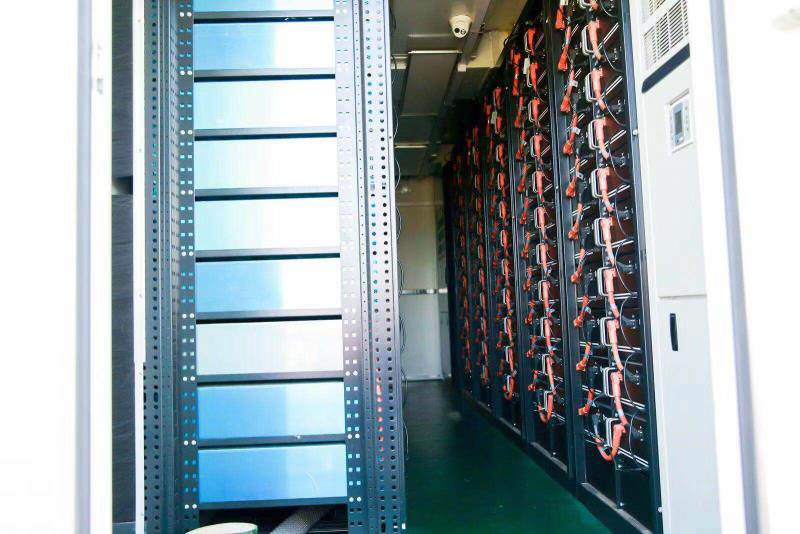

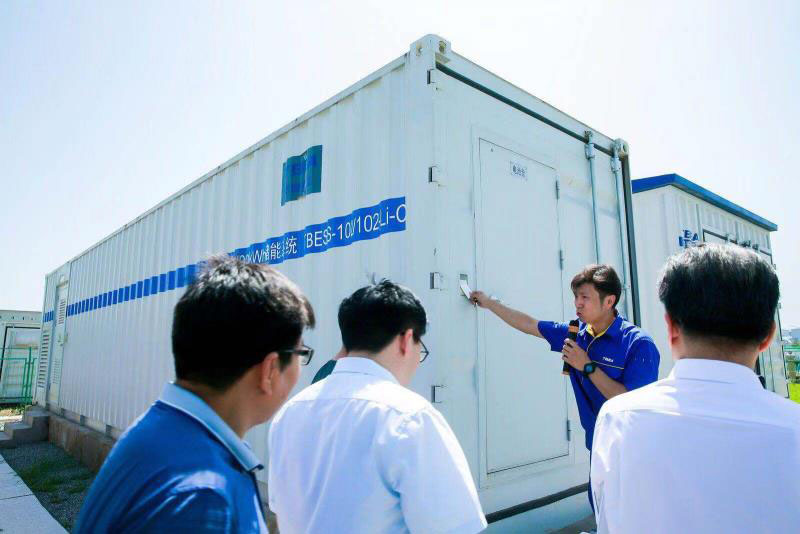

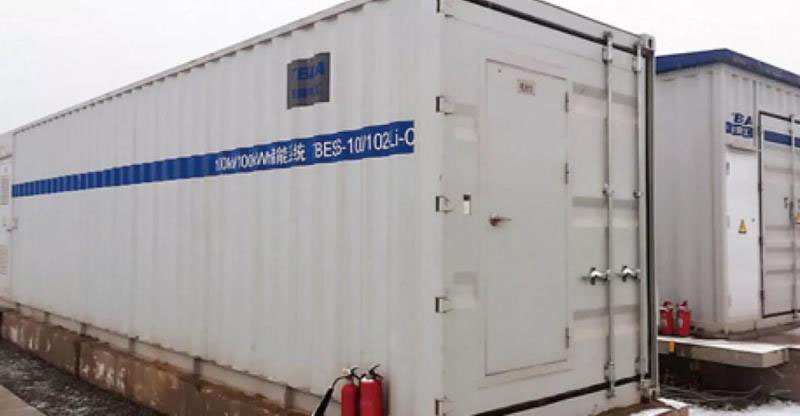

儲能系統配置 1MW/1MWh磷酸鐵鋰電池，核心變流器采用自主設計研發的雙向儲能變流器，該設備是國家863計劃“光伏微電網雙向變流器研制及關鍵技術研究”的核心研究成果，具備2項國際、9項國家核心專利技術，采用國際領先虛擬同步機控制技術，可實現多機并聯運行和離/并網無縫平滑切換，有效保障園區數據中心、辦公用電等重要負荷的不間斷供電，離網情況下，可保障重要負荷連續供電2小時。
工業園區停車場布置有16臺電動汽車直流充電樁，總裝機容量960kW，可為西安市公交公司和園區通勤班車提供快速充電服務。

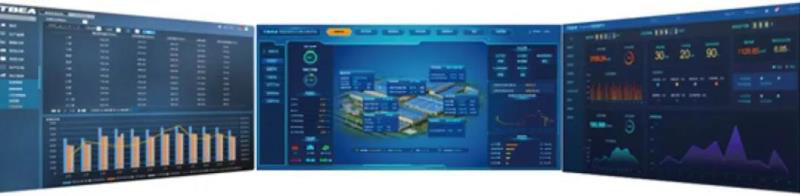

工業園區智慧微網系統，在智能管理方面，使用了特變電工自主研發的模塊化、定制化能量管理系統，集成了功率預測和優化調度兩大智能化軟件，通過人工智能與大數據分析技術，實現多維度、多時間尺度能量管理與優化調度。該能量管理系統通過智能終端實現“源-網-荷-儲”環節的全景感知，全面監測園區的發、用電情況；精準預測光伏發電情況和負荷用能計劃，再通過對儲能系統精確的充放電控制，最終實現園區源網荷儲協調控制，智能優化調度園區用能，為工業園區生產、辦公和生活提供高可靠、低成本供電服務。
能夠?qū)ξ⒕W(wǎng)系統進行穩定控制和快速保護，通過對微電網系統內的光伏逆變器、儲能變流器、并網點、繼電保護等數據的實時監測，精準控制微電網實時交換功率，并對系統電壓、頻率進行穩定控制，同時微秒級的控制保護策略確保并離網平滑切換、快速切除故障點，保障微網系統的穩定、可靠運行。
該示范項目通過在工業園區引入光儲充智能微電網系統，不僅可以直接通過光伏自發自用減少電度電費，光伏余電上網獲取收益，同時配合配套的能量管理系統，采用基于兩部制電價的需求響應技術及經濟優化算法，通過協調控制光伏發電、儲能系統、可調負荷，優化園區廣義負荷曲線，較原配電系統（無光伏和儲能）年綜合用電成本可降低68%，二氧化碳減排達2620萬噸，二氧化硫減排78萬噸。
較傳統光儲系統額外提升收益10.5%（其中降低基礎容量電費6%，光伏自發自用收益提升2%，用能精細化管理節約2.5%），提升光伏自發自用率10%，縮短回收周期1.4年。

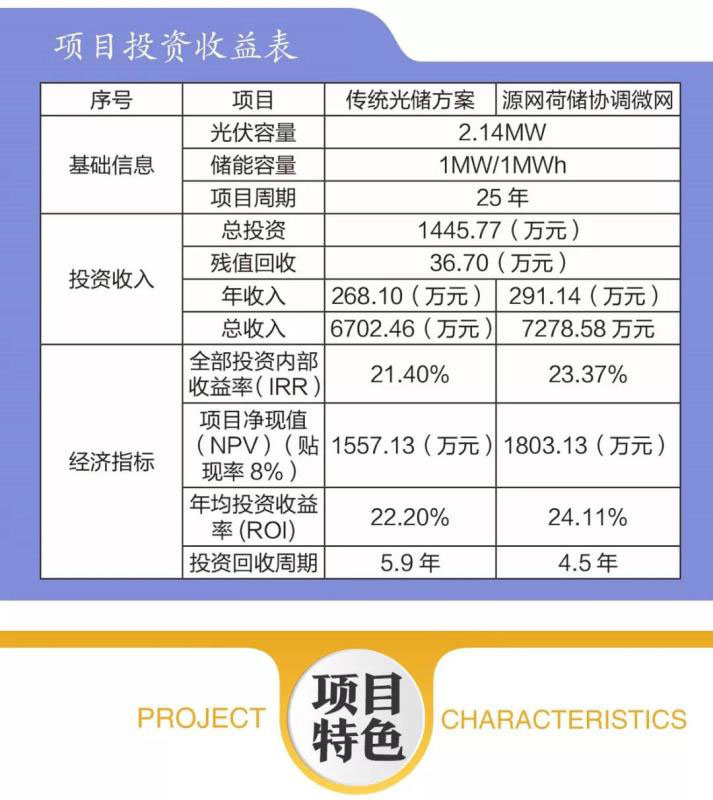

通過試運行數據和仿真分析測算，項目年總收入約291萬元，25年可實現總節約電費7278萬元，全部投資內部收益率IRR為23.37%，年均投資收益率ROI可達24.11%，可于4.5年全部回收投資，具有良好的投資和推廣價值。
特變電工西安產業園2MW源網荷儲協調微網示范工程，是首個基于兩部制電價需求響應的工業園區光儲充電站，該項目以商業化運營為目標，具備良好的經濟價值和商業推廣價值。
