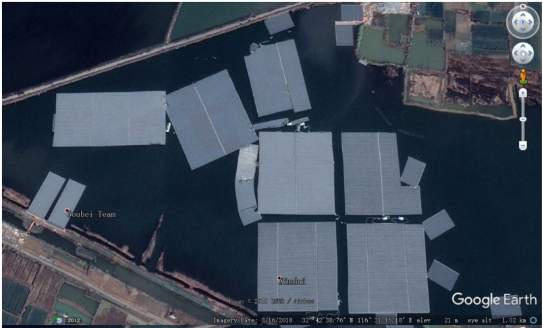

中國儲能網訊：最近，一組谷歌地圖照片在國外漂浮電站圈中流傳，照片是安徽淮南某漂浮電站施工現場的鳥瞰圖。
照片顯示，建設過程中的電站發生了意外情況，臨近的浮島之間有碰撞，有的浮島部分被撕裂。雖然沒有采訪到浮島建設方，但是經和專家溝通，判斷發生這種情況的很有可能是一場大風導致的。
漂浮光伏電站是近年才興起的一種光伏電站形式，因其不占用寶貴地面、鋪設密度高、建設速度快等優點迅速走紅，2017年國內漂浮電站的新增建設規模超過350MW。在漂浮電站快速發展的過程中，個別廠家沒有深入了解浮筒的選材和生產工藝，產品沒有經過長期系統測試，匆忙上馬；同時，個別項目過分強調項目周期和并網節點，在浮島的設計、浮筒選材方面工夫沒有做細；會導致項目很快暴露出各種各樣的問題，而后期運維也會麻煩不斷。
漂浮電站浮島的設計同樣是個系統的工作。漂浮電站的設計需要考慮兩個層面的因素：1）全局層面：浮島整體的設計，既包括浮島本身的位置、形狀和尺寸，也包括浮島的錨固系統。2）局部層面：浮島選用的浮筒、固定支撐系統和錨固材料，這些都是構成浮島的基礎“零件”。這兩個層面也相互影響和制約，只有在充分了解兩個層面的特點后，才能做出合理的設計方案，確保建設的漂浮電站能夠在服役期內安全運行。
現就浮島設計的兩個層面之間的關系進行簡要剖析。對浮島的整體設計，通常要達到如下幾方面目標：合理利用水面面積，優化電站布線路由，便于運維，減少對水路交通的影響，方便錨固施工、保證的系泊安全等。其中浮島尺寸，一方面取決于水面浮島的規劃，但另一方面取決于浮島的風載和浮筒連接耳之間的強度。第一方面容易理解，不再展開。就第二方面略作展開。目前的浮島錨固度是在浮島的外圍周邊布置的，通常錨線上端連接到浮島外圍一圈浮筒上。而浮島的浮筒上有組件，在有風的情況下，浮島水面以上部分會受到與風速同向的載荷，為了保持浮島的位置，錨固系統會來抵抗相應的風載，在這種情況下，浮島既受到風力作用，又受到錨固系統的作用，浮島在載荷和錨固反力下受到撕扯，可以想象，浮島面積越大，風載越大，浮島受到的撕扯越嚴重。如果浮島尺寸過大會導致風載過大，超過了浮島連接耳承受的上限，就會造成浮島的撕裂。換句話說，浮島的尺寸是有上限的。故而，在環境條件確定的情況下，要想增加浮島的尺寸，必須提高浮筒的整體強度，尤其是浮筒連接耳、連接銷的強度，確保浮島不被撕裂。同時，從錨固系統設計的角度來看，也要增加錨點的個數或單個錨點的強度，確保錨固系統能夠承受對應的載荷。
從上面簡單的分析可以看出，浮島的大小、錨固系統和浮筒本身強度等均是相互影響和關聯的。在實際系統設計中，除了浮島本身設計外，錨固系統的設計也是至關重要的，如果設計不當，不能有效承受風載，導致浮島偏離設計位置，或者錨固系統水平面剛度過小，浮島在外載荷左右下偏移過大，都很容易發生浮島之間的碰撞，造成浮筒和組件的破壞。更進一步，錨固系統必須考慮水位的變化，在任何情況下，都不能把浮島拉壞。如果浮島所處的環境比較復雜，不光有風，還有水流和波浪的情況，浮島系統的設計更加要謹慎和周全了。
根據相關資料的統計，影響工程造價的可能性75％―95％都是在工程設計階段，所以，設計階段對工程造價的影響是巨大的。要想在后期施工和運維階段順利，對于漂浮光伏電站這一新生事物的設計要有敬畏之心。在前期把工作做的扎實一點，對各方面的要求嚴格一點，對各種可能出現的工況做好充分的技術準備，才能降低浮島的風險，減少事故的發生。
