文/夏旭 朱雪田，中國電信研究院，中興通訊技術
與第4代移動通信（4G）技術等傳統意義上的通信網絡有所不同，第5代移動通信（5G）技術，是一個全面深入的融合網絡技術，代表著對現有技術的融合以及新技術集成接入后的總稱。5G融合網絡通過移動通信技術的不斷革新發展和更高標準的制定達到無線網絡系統的高級別新型網絡質量目標，滿足人們對于移動通信網絡更高層次的需求，使人與人、人與物、物與物更加安全、快捷、高速地連接在一起。在以能源互聯網為代表的產業互聯網時代，信息化正在開啟以數據的深度挖掘和融合應用為主要特征的智能化階段，這也與5G技術發展相契合。以5G為代表的先進信息通信技術在能源互聯網具有廣闊的應用前景。能源互聯網與5G網絡的深度結合，尤其是電信運營商通信網絡能力進行深度融合，形成電網與電信的優劣勢互補，有效促進資源集約化利用，將傳統電網轉變?yōu)槟茉葱畔屑~，創建能源與信息共享互濟、融合創新的新業態。
1 能源互聯網的發展趨勢和挑戰
在能源互聯網中，通信技術是能源合理調配的前提和實現保障，能夠促進未來新應用和服務的產生。隨著各領域新技術的快速發展，能源互聯網在發展、建設過程中遇到了一些新趨勢和新機遇，為能源互聯網建設帶來了新的挑戰。
（1）新能源。為應對全球變暖，實現可持續發展，迫切需要發展可再生能源發電?？稍偕茉窗l(fā)電的大量并網將給電網運行、管理帶來新的挑戰：一方面，可再生能源發電的間歇性、隨機性特點，給電網功率平衡、運行控制帶來困難；另一方面，分布式能源（DER）的深度滲透使配電網由功率單向流動的無源網絡變?yōu)楣β孰p向流動的有源網絡。
（2）新用戶。隨著新能源電動車的快速發展，電動車充電容量需求十分客觀，為更好對需求側進行管理（例如削峰填谷），用電管理可以采用新的模式。例如，充電車充電可以由傳統的在設備接通時用電，變?yōu)槌潆姇r間可選的互動式用電。
（3）新要求。新設備新場景的出現對用電質量提出更高的要求。例如，一些高科技數字設備要求供電的“零中斷”。另一方面，從電網運營角度對資產利用效率的要求也在逐步提高，如提高設備利用率、減低容載比、減少線損等，需要對電網的負荷與供電進行更精確的調整。
（4）新業務。在能源互聯網中，隨著分布式能源接入、電動汽車服務、用電信息采集、配電自動化、用戶雙向互動等業務快速發展，各類電網設備、電力終端、用電客戶的通信需求爆發式增長，各種傳感器組成的無線傳感器網絡需要服務無處不在的采集、傳輸，迫切需要實時、穩定、可靠、高效的新興通信技術及系統支撐，新的電力服務和交易平臺更需要優質網絡保證。
2、 5G 在能源互聯網的應用分析
能源互聯網作為典型的垂直行業的代表對通信網絡提出了新的業務需求。能源互聯網業務的業務多樣性決定了其通信網絡需要支撐功能靈活可編排、保障高可靠高隔離、提供毫秒級超低時延等極致通信能力的網絡。5G由于具備“低時延、高可靠、大連接、高安全”等優勢，有希望成為能源互聯網的重要通信手段之一。5G系統的增強移動寬帶（eMBB）、高可靠低時延（uRLLC）、海量機器類通信（mMTC）3大基礎能力將有助于激發電力運行新型作業方式和用電服務模式，實現電網業務智能化升級，促進電力新興業務發展。

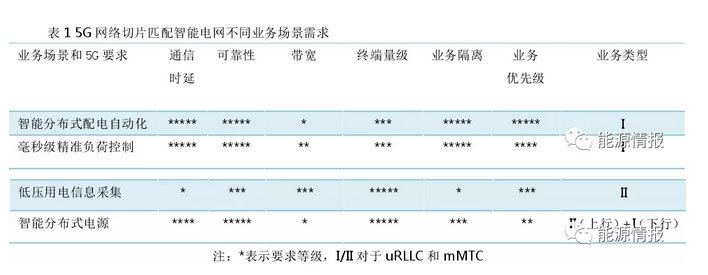

從能源互聯網業務特征和業務屬性來看，能源互聯網在5G典型應用場景主要分為以下2大類（具體如表 1 所示）：
（1）uRLLC 工業控制類業務，具體可包括智能分布式配電自動化、毫秒級精準負荷控制。
（2）m MTC 信息采集類業務，具體可包括低壓用電信息采集、智能分布式電源。
在這 2 大類最典型的 5G 能源互聯網應用之外，還存在著 eMBB（無人機器人高清巡檢）和專網基礎通信業務（辦公園區移動辦公）等 5G 需求。
2.1 5G 網絡切片
5G推出網絡切片來應對垂直行業多樣化網絡連接需求。5G網絡切片能夠為不同垂直行業提供差異化、相互隔離、功能可定制的網絡服務，實現客戶化定制的網絡切片的設計、部署和運維，在功能場景和設計方案可進行獨立裁剪。5G網絡切片是在一個通用硬件基礎上虛擬出多個端到端的網絡，每個網絡具有不同網絡功能，適配不同類型服務需求。5G網絡切片具備了“端到端網絡保障服務等級協議（SLA）、業務隔離、網絡功能按需定制、自動化”的典型特征，它能使通信服務運營商動態的分配網絡資源、提供網絡即服務（NaaS），同時也為行業客戶帶來更敏捷的服務、更強的安全隔離性和更靈活的商業模式。

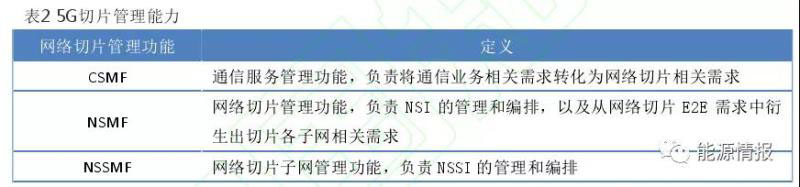

5G網絡切片包括切片設計、部署使能、切片運行、閉環優化、運維、能力開放等。為了保證切片的敏捷的特征和業務獨特性，切片可以定制化設計，包括切片的模版設計（GST）和實例化設計。模版設計階段通過通信服務管理功能（CSMF）、切片管理功能（NSMF）和子切片管理功能（NSSMF）進行協同（能力通報、能力分解和能力匹配）。如表2，組裝出一個端到端切片的模板，在測試床對模板進行驗證，以保證其能夠達到預想的網絡能力。在切片實例化設計階段，需要根據具體訂單需求觸發：當租戶需要使用網絡切片時，可以選用預置的切片模板或進一步定制的模版，并通過CSMF、NSMF和NSSMF逐層確認部署信息，如表2中進行的實例化部署，則產生一個可用的切片網絡。
CSMF：通信服務管理功能
E2E：端到端
NSI：網絡切片實例
NSMF：切片管理功能
NSSI：網絡切片子網實例
NSSMF：子切片管理功能
2.2 5G 及電力切片應用實踐
基于泛在電力物聯網的堅強智能數字電網，選取配網差動保護、精準負荷控制、配電自動化、用電信息采集、配網狀態監測、實物ID、智能巡檢、視頻監測控制等典型業務，并從網絡帶寬、時延、傳輸距離及終端密度、安全可靠性、協議接口等維度分析業務需求，提出高適配性的端到端網絡切片方案和試驗驗證方案，以更好地建設5G內、外場驗證環境，驗證5G網絡性能、網絡切片、安全及業務承載性能，并探索網絡切片租賃、基站共建共享等創新商業模式，從而為5G技術深入應用于能源、電力行業提供支撐。
（1）中國移動在上海臨港開展了基于5G網絡的配網同步相量測量（PMU）應用研究與驗證工作。配電網PMU的通信需求包括通信頻次高、延時要求小、數據多樣性等。實驗室測試結果表明，端到核心網通信回環時延10 ms以內；通過外場業務掛網測試，初步驗證了5G網絡滿足配網PMU業務低時延、高可靠性要求。
（2）中國電信在雄安新區開展基于5G網絡的電力業務適配性試點驗證工作，選取配電自動化、用電信息采集業務進行了業務承載性能測試。在3.5GHz、4.9GHz兩個公網5G頻段，通信速率上行最大為467.9Mbit/s，通信端到端平均時延為13~27ms，配電自動化遙控響應時間23ms，用電信息采集召測響應時間671ms，滿足業務承載需求。
（3）國家電網在河南官渡變電站建成中國首個500kV高壓變電站5G測試站，通過5G網絡成功實現了變電站與省電力公司的遠程高清視頻交互。這是中國500kV級以上高壓/特高壓變電站首次使用5G技術，驗證了5G網絡在高電磁復雜環境下的大帶寬業務特性和高可靠性，現場單用戶實測速率達到400Mbit/s以上。5G還能用于電力無人機巡線、變電站設備運行狀態監測控制、變電站機器人巡檢、遠程移動視頻監測控制等新型運維業務，支撐變電站監測控制、作業、安防等業務向智能化、可視化、高清化升級。
（4）中國電信在南京完成了業界首個基于真實電網環境及最新第三代合作伙伴計劃
（3GPP）標準5G 獨立組網（SA）網絡的電力切片測試，利用5G網絡的毫秒級低時延能力，結合網絡切片的SLA保障，提升了在突發電網負荷超載情況下對末端小顆粒度負荷單元的精準管理能力。測試初步驗證了核心網切片應用可行性，經實測端到端平均時延為37 ms。5G切片可以滿足精準負荷控制50ms的端到端平均時延要求。
在配電、用電環節，5G網絡切片能在現有的光纖專網的基礎上形成低成本、高質量的補充解決方案，在智能分布式配電自動化、毫秒級電網負荷控制、低壓用電信息采集等典型場景下發揮重要作用。
3 5G 在能源互聯網商業可行性思考
5G電力切片的研究，從能源互聯網的新型作業方式和服務模式出發，立足新型業務需求，尋求更加實時可靠、高效安全的通信網絡支撐，從而使得能源通信運營更智能、能源企業更智慧、能源用戶更便捷。馬斯洛模式給出了不同的行業對于5G網絡切片存在著 3 層不同的需求。具體以智能堅強電網客戶的業務需求而言。
（1）第 1 層是針對服務質量（QoS）和 SLA 的保障需求。例如，電力行業的要求是希望哪怕在春節搶紅包的流量高峰期也能保證電力業務百分之百地按照所承諾的QoS和SLA運作。為了匹配這個需求，就要求提供端到端跨接入、傳輸、核心網的端到端質量協同和保障方案。
（2）第2層是業務隔離需求。電網對業務隔離要求非常高，在內部劃分了一二區、三四區，橫向要做到雙向隔離。因此在接入側，可以提供基于區域/時域/頻域的隔離方案；在傳輸側，可以提供類似于 Flex-e、軟件定義分組傳送網（SPTN）、軟硬交叉、專有通道等不同的隔離方式；在核心網側，基于全虛擬化的架構，可以靈活地實現基于虛機容器等不同層級和顆粒的隔離體制。
（3）第3層是獨立運維管理的需求。這是電網作為一個大型的代表性行業所具有的典型差異化客戶需求。電網客戶認為購買了運營商對應的切片資源，能對所購買的切片資源做到可視化的透明管理，對運營商提供的切片資源能夠依據所承諾的關鍵績效指標（KPI）核實和驗證。因此，運營商針對電網的需求，對切片模板進行了獨特設計：一鍵式的網元實現和應用能夠?qū)崿F(xiàn)端到端網絡業務質量關鍵性能指標（KPI）實時監測控制。在這 3 層需求之外，電網客戶對 5G 安全和可靠也提出了等同于準軍事級別的要求，在 5G 安全和可靠性方面進行了定制開發和增強。
未來，影響5G網絡成功的因素，不僅有技術還有商業模式。根據案例，我們總結了未來3種潛在的商業模式。而未來到底哪一種模式可行，又或會不會產生新的商業模式，也將是后續持續探索的焦點。
（1）標準模式，即運營商統一建設端到端的5G網絡，電力企業或其他垂直行業根據業務需求租用其中的一片或是多片，并由運營商提供管道和增值服務。
（2）混合租賃模式，即公網和專網結合的模式。電力企業會從成本考慮，選擇租用最復雜、投入最大、維護最困難的運營商基礎設施網絡，包含基站和核心網。同時，為了滿足對網絡切片資源的可視化透明管理訴求，電力企業將自新建獨立的管理面。電力企業已具有良好的光纖傳輸專網覆蓋，因此從成本節約的角度，會考慮盡可能利用現有的傳輸專網的資源，形成與運營商的5G切片混合組網模式。
（3）托管模式，即電力企業在拿到5G頻譜資源的前提下，出資自建獨立專用、資源專享的5G專網，同時為了節省運營成本（OPEX），也充分利用運營商在網絡運營方面經驗和優勢，把5G專網切片托管給運營商進行運維管理。
當前，全球電信運營商正在加大試驗5G賦能行業網絡技術的力度?？紤]到當前的商業模式以及現行的技術瓶頸，大型的公用設施企業常采用專有長期演進（LTE）網絡，利用5G及網絡切片來解決和滿足大型的公用設施企業對于通信的急切需求，但是挑戰在于5G切片只能在5G獨立組網（SA）下才能支持。除能源互聯網，5G也可能徹底改革智慧城市、無人駕駛和工業自動化。5G和垂直行業應用相結合后，將在運營商和不同的垂直行業間創造雙贏的關系，產生巨大的商業價值。
4 結束語
在全球能源互聯網發展的背景下，從5G在能源互聯網實踐中的分析可見：各種場景的業務差異體現在不同的5G網絡指標要求上。運營商和設備商應針對行業客戶的特定指標要求，進一步量化5G網絡的技術指標和架構設計，包括使用確定化的高質量5G行業網絡解決方案來進一步增強5G網絡切片，以滿足安全性、業務隔離、端到端業務時延的嚴格要求，提供以能源電力行業為代表的完整5G網絡解決方案。并通過進行聯合5G技術驗證和示范，在可信的5G網絡（切片）安全、行業模組、安全卡等實現關鍵技術突破，通過建設5G應用示范區共同探討商業合作模式，充分釋放5G及網絡切片的盈利能力，讓運營商和諸多行業都能夠從5G中受益。
